【专利】一种蝶阀开关幅度控制装置(专利号:201921499633.6)

专利号：201921499633.6
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K1/52(20060101)

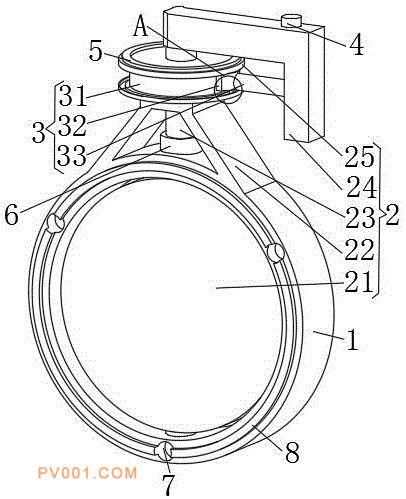

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种蝶阀开关幅度控制装置，两块支撑板的上端设有固定板，固定板的中部设有圆环形凹槽，转轴的一端与安装板的下侧壁转动连接，转轴的另一端穿过固定板与把手固定连接，转轴置于安装板内部的部分上固定连接有挡板，电磁铁与固定板之间固定连接，连接杆的一端与把手固定连接，连接杆的另一端与磁铁块固定连接，磁铁块为圆弧状，且置于圆环形凹槽内，通过转动把手，把手会带动转轴转动，转轴会带动挡板进行转动，从而通过控制蝶阀开关的幅度来进行控制流体的流量，使用起来比较方便，当将挡板调节到需要的位置后，电磁铁会对磁铁块进行吸附，从而固定挡板的位置，保证了在使用过程中的稳定性。
