【专利】膨胀阀芯和具有膨胀阀芯的液压锁结构(专利号:201921100030.4)

专利号：201921100030.4
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡市汉为液压气动有限公司
专利分类号：F15B13/02(20060101)

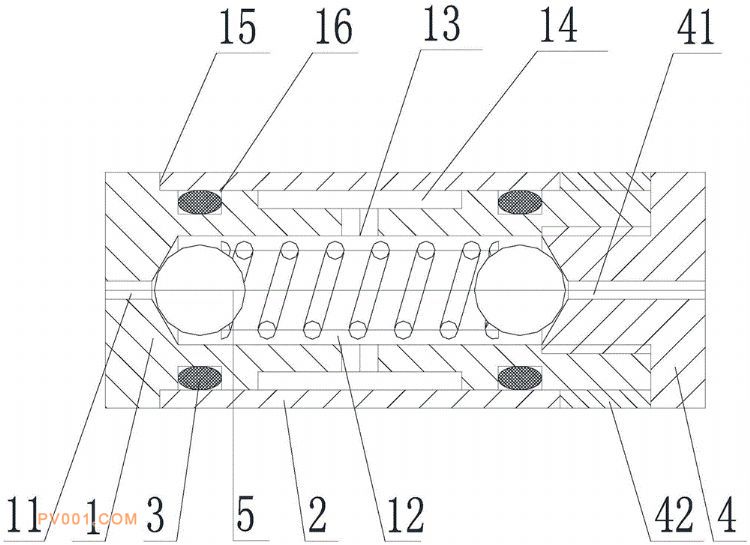

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种膨胀阀芯和具有膨胀阀芯的液压锁结构，包括阀体、膨胀套、密封圈、压盖和第一单向阀，所述阀体一端沿其轴向设有第一导流孔且阀体内具有相互连通的容纳腔和流道，所述膨胀套套接在阀体外周且膨胀套内壁通过流道与容纳腔连通，所述密封圈设置在膨胀套与阀体之间，所述压盖安装在阀体远离第一导流孔的一端且压盖上设有与第一导流孔对应的第二导流孔，所述第一单向阀设置在容纳腔内并分别与第一导流孔和第二导流孔连接。配合间隙受油压影响，本实用新型利用油压越大，膨胀套的膨胀量越大，膨胀阀芯阀孔间的间隙越小，使其泄漏量的增速减慢或者逆增长，节省了安装空间，减小加工误差，降低加工设备的精度要求。
