【专利】一种电磁阀及汽车制动系统(专利号:201921362120.0)

专利号：201921362120.0
专利状态：有权
专利类型：[实用新型]
专利申请人：上海拿森汽车电子有限公司
专利分类号：F16K1/14(20060101)

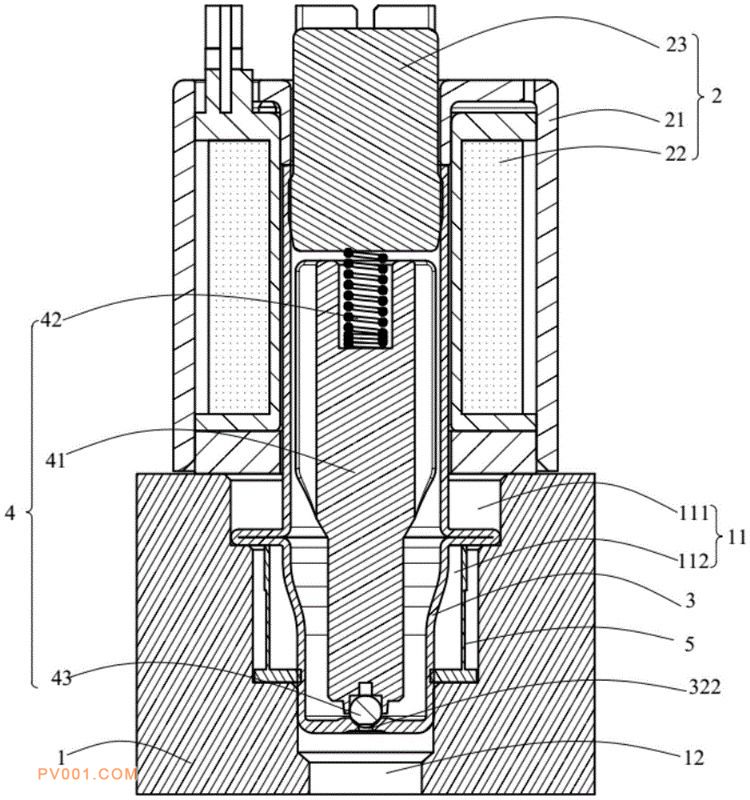

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于汽车技术领域，公开了一种电磁阀及汽车制动系统。该电磁阀包括：螺线管组件，螺线管组件设置于底座上，在底座上设置有进油口和出油口；外壳，其设置于底座内，外壳的一端分别与底座的进油口和出油口相连通，另一端穿设于螺线管组件中，在外壳的底部开设有出油孔，外壳为一体成型结构；阀芯组件，其滑动设置于外壳内，阀芯组件被配置为选择性封堵于出油孔。该电磁阀的外壳包含了隔磁管、法兰盘和阀座三个零件的功能，通过设置外壳为一体成型结构，减少了零件的组装和装配的环节，保证了成品合格率。具体地，外壳可以采用一体化深拉伸成型设计，简化结构，精简工艺，降低了生产成本。
