【专利】一种软密封法兰蝶阀(专利号:201921393854.5)

专利号：201921393854.5
专利状态：有权
专利类型：[实用新型]
专利申请人：天津一诺阀业有限公司
专利分类号：F16K1/22(20060101)

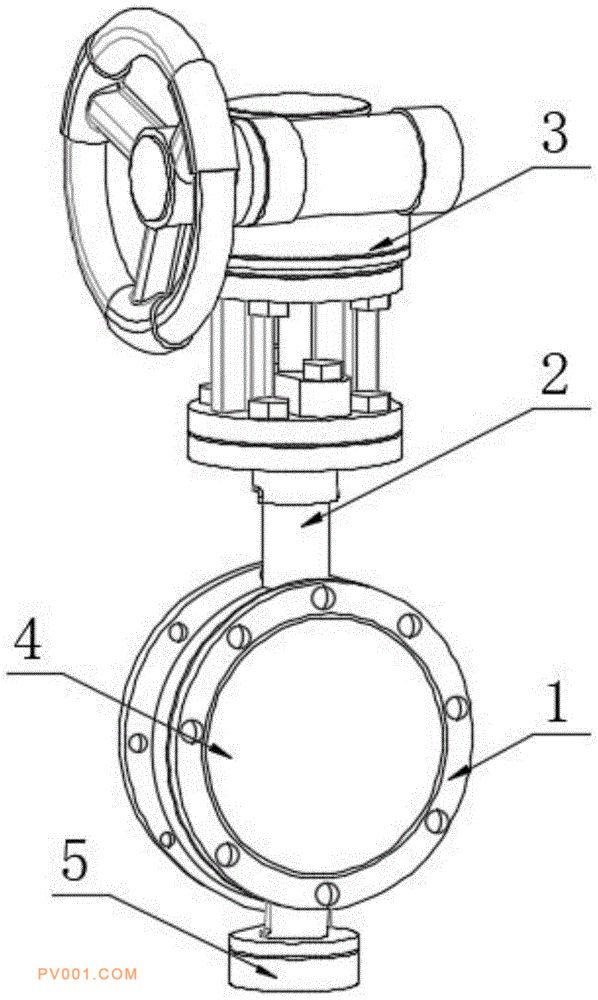

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及阀门设备技术领域，具体为一种软密封法兰蝶阀，包括蝶阀主体，所述蝶阀主体的顶端一侧固定安装有连接管，所述连接管的顶端一侧设置有蜗轮箱，所述蝶阀主体的内部一侧设置有阀板，所述蝶阀主体的底端一侧设置有加强底盖，所述蝶阀主体的内部对应连接管的一侧设置有阀杆，且阀杆与阀板固定连接，所述蝶阀主体的内部靠近阀杆的一侧设置有止推轴承，所述蝶阀主体的内部靠近止推轴承的一侧设置有密封圈。本实用新型所述的一种软密封法兰蝶阀，能够使得整体装置的使用寿命更久，提高了该装置的密封性，便于使用人员进行检修该装置的密封性问题，提高整体装置的实用性，带来更好的使用前景。
