【专利】粗煤气关断阀(专利号:201921114714.X)

专利号：201921114714.X
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆金瑞图环保科技有限公司
专利分类号：F16K1/46(20060101)

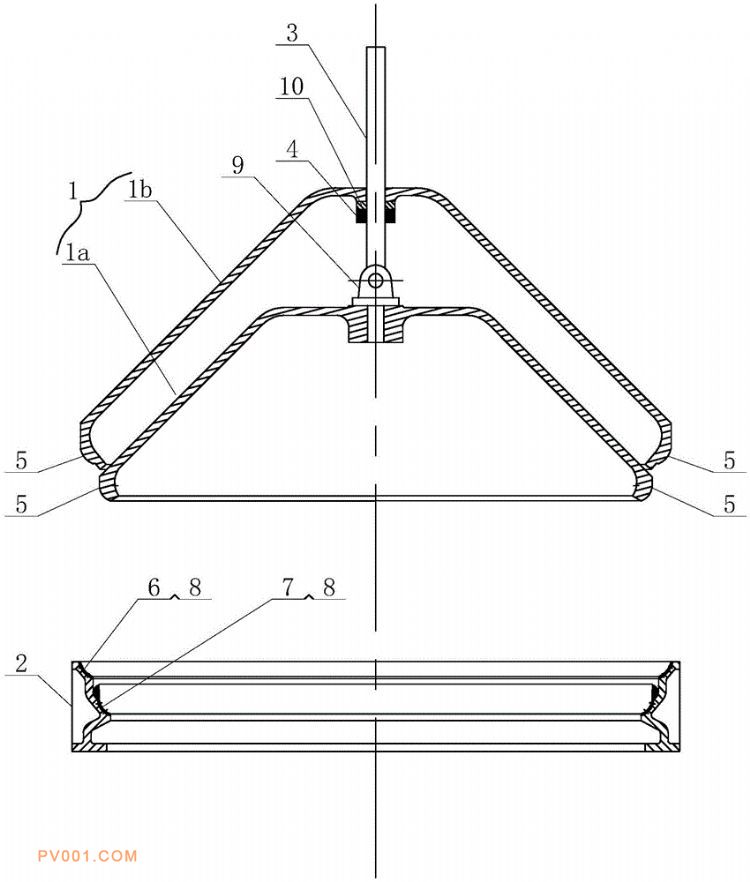

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种粗煤气关断阀，包括阀体和圆环状阀座，所述阀体包括均呈锥形盖状下阀体、上阀体和阀杆，阀杆的下端与下阀体的顶部连接，阀杆的上端穿出上阀体，阀杆上固定设有限位支撑凸台；上阀体和下阀体的边缘均设有弧形密封面；阀座的内壁设有位于上部的上弧形密封面和位于下部的下弧形密封面，上弧形密封面和下弧形密封面均斜向上设置，上弧形密封面与上阀体的弧形密封面密封配合，下弧形密封面与下阀体的弧形密封面密封配合。本实用新型一种粗煤气关断阀，采用弧形密封面和两层密封面同时密封，密封封面贴合更加紧密，即使稍有偏心，弧形面仍然处于紧密贴合状态，能够实现粗煤气的彻底关断，保护人员安全，保护设备，便于维护。
