【专利】一种新型水电站闸门充水阀(专利号:201920784147.2)

专利号：201920784147.2
专利状态：有权
专利类型：[实用新型]
专利申请人：四川华电杂谷脑水电开发有限责任公司
专利分类号：E02B7/26(20060101)

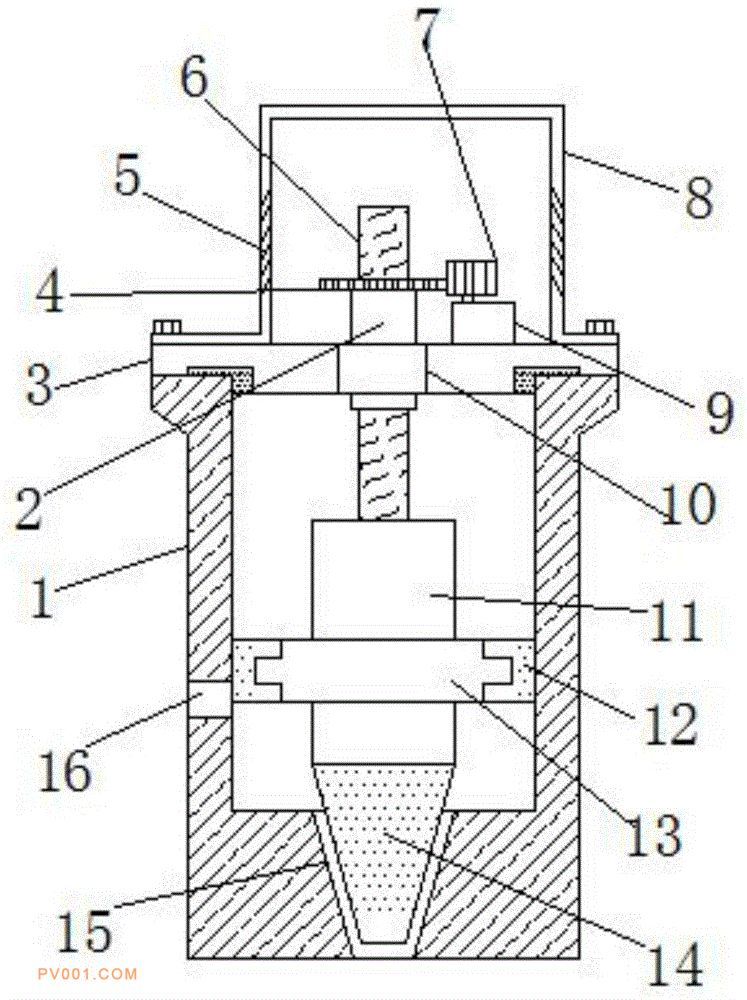

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种新型水电站闸门充水阀，包括壳体，所述壳体底部中间位置开设有锥形出水口，所述壳体左侧中部偏下位置水平开设有进水口，所述壳体上部通过螺栓固定盖合有封盖，所述封盖中部固定镶嵌安装有轴承，所述轴承的中轴固定贯穿有内螺纹管，所述内螺纹管上部外壁水平固定焊接有随动齿轮。本实用新型通过在封盖中部固定镶嵌安装有轴承，轴承的中轴固定贯穿有内螺纹管，内螺纹管可以通过轴承进行灵活旋转，内螺纹管上部外壁水平固定焊接有随动齿轮，内螺纹管通过随动齿轮被正反电机上的主动齿轮带动旋转后，内螺纹管通过其内部的螺纹与螺纹丝杆配合带动螺纹丝杆进行旋转升降，正反电机无需跟着升降。
