【专利】一种磁力泵轴承箱结构(专利号:202010011874.2)

专利号：202010011874.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏建安泵业制造有限公司
专利分类号：F04D29/046(20060101)

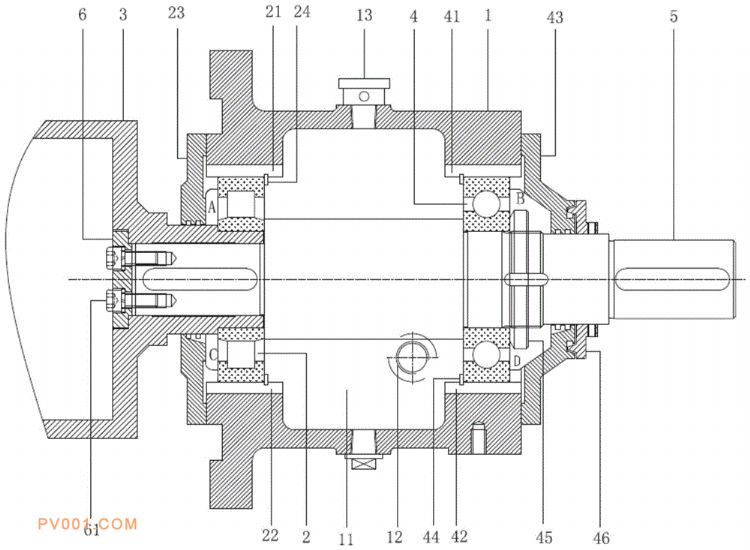

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供了一种磁力泵轴承箱结构，包括：轴承箱体、第一滚动轴承、外磁转子、第二滚动轴承、驱动轴和驱动轴挡板，第一滚动轴承和第二滚动轴承固定安装在轴承箱体两端，第一滚动轴承和第二滚动轴承套设在驱动轴上，第一滚动轴承上方的轴承箱体上设置有第一水平回油槽、下方的轴承箱体上设置有第二水平回油槽，第二滚动轴承上方的轴承箱体上设置有第三水平回油槽、下方的轴承箱体上设置有第四水平回油槽，外磁转子套设在驱动轴一端，第一滚动轴承的内环套设在外磁转子的端部上，驱动轴挡板通过紧固螺钉将外磁转子固定安装在驱动轴上。本发明提供的轴承箱结构，能够满足目前最大负载磁力泵的稳定驱动，改进回油结构，防漏油能力大大提升。
