【专利】一种测控一体式阀门流量计(专利号:201920933255.1)

专利号：201920933255.1
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏百时得计量设备有限公司
专利分类号：F16K1/22(20060101)

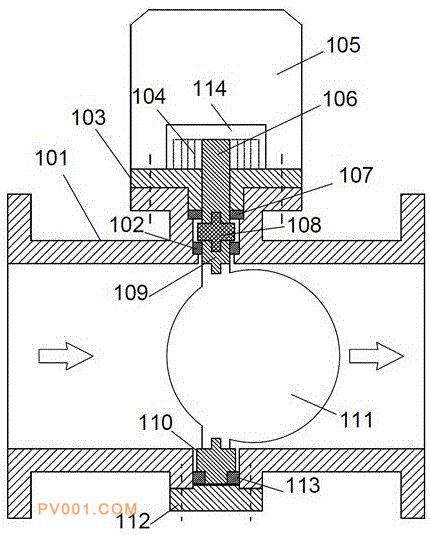

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型的一种测控一体式阀门流量计，包括壳体，壳体中部为流体管道，流体管道内部设置有偏心阀盘，偏心阀盘的上下两端分别连接有上连接轴和下连接轴，并且所述上连接轴和下连接轴的位置偏离偏心阀盘的中心；上连接轴和下连接轴通过轴承与壳体连接；所述上连接轴远离偏心阀盘的一端还连接有穿出壳体的阀杆，所述阀杆上设置有扭矩传感器，所述阀杆上还套设有上压盖；所述阀杆上端连接有驱动阀杆转动的执行机构，阀杆上部外侧还连接有旋转位置传感器；所述上压盖外侧还设置有智能终端，所述执行机构、扭矩传感器和旋转位置传感器与智能终端电连接。本实用新型具有应用范围广、阻力小、造价低，集高精度测量与控制于一体的优点。
