【专利】涡轮增压器用新型废气阀(专利号:201921508569.3)

专利号：201921508569.3
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡速珀利尔科技有限公司
专利分类号：F02B37/12(20060101)

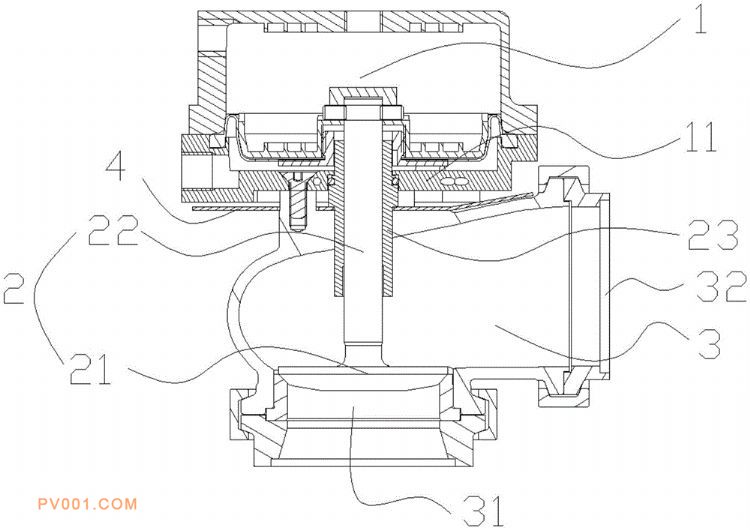

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种涡轮增压器用新型废气阀，包括阀盖总成、气门顶杆、压力腔和隔热片；新型废气阀沿竖直方向放置；阀盖总成包括下盖；下盖构成阀盖总成的底部；压力腔的底部设置有废气入口；压力腔的侧部设置有废气出口；气门顶杆包括气门头部和杆身部；气门头部与杆身部连接；气门顶杆的杆身部套设有衬套；气门头部位于压力腔的内部；气门头部可活动地密封废气入口；下盖、隔热片、压力腔由上而下依次设置；杆身部和衬套由下而上竖直贯穿压力腔的顶部、隔热片和下盖；压力腔的顶部、隔热片和下盖通过衬套固定。通过在压力腔和下盖中间添加了隔热片；由于隔热片的导热系数较低，从而能够延缓传热，有利于延长废气阀的使用寿命。
