【专利】耐腐蚀防堵塞管道蝶阀(专利号:201920948773.0)

专利号：201920948773.0
专利状态：有权
专利类型：[实用新型]
专利申请人：泰州市龙瑞阀业有限公司
专利分类号：F16K1/22(20060101)

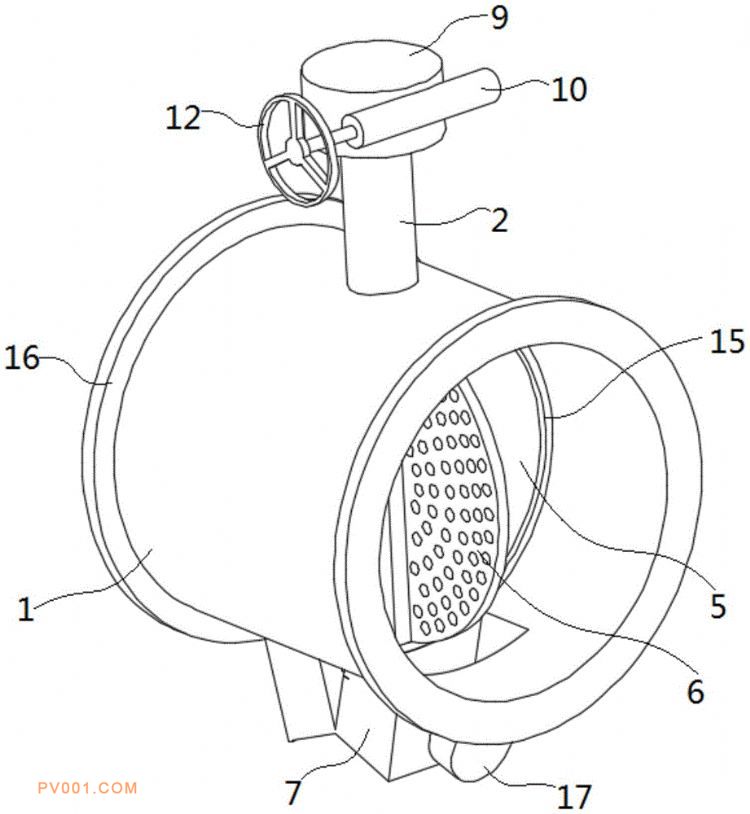

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种耐腐蚀防堵塞管道蝶阀，涉及管道阀门技术领域。本实用新型包括阀体，阀体顶部固定有连接套管；连接套管内部转动连接有阀杆；阀杆一端且位于阀体内部通过螺母固定有蝶板；蝶板两侧均垂直设有过滤板；阀体底部且位于蝶板两侧均设有沉淀槽；两个沉淀槽一侧均设有排渣管。本实用新型通过阀体、蝶板、过滤板和沉淀槽的配合使用，过滤板对杂质进行过滤，当蝶板与阀体为闭合状态时，蝶板两侧的液流为静止状态，过滤板侧面的杂质沉淀下落至沉淀槽内，经排渣管排出，避免蝶阀长期使用杂质沉淀造成内部堵塞，提高了蝶阀的使用寿命。
