【专利】一种具有双重密封结构的蝶阀(专利号:201921558244.6)

专利号：201921558244.6
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州菲榭尔科技有限公司
专利分类号：F16K1/226(20060101)

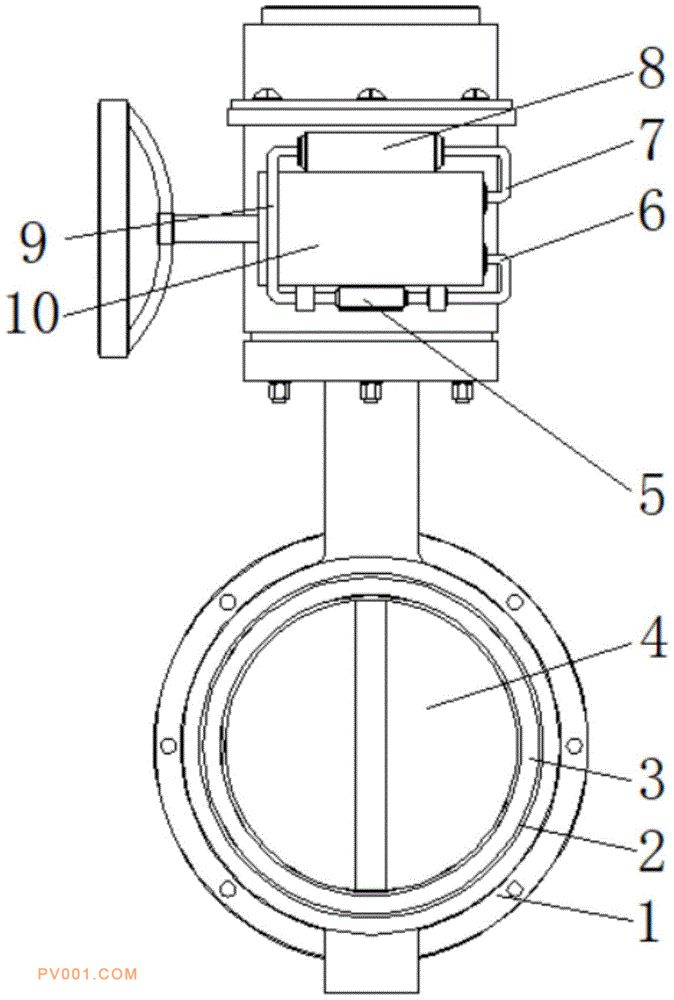

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种具有双重密封结构的蝶阀，包括阀体和转动外壳，所述阀体的内部设置有阀瓣，且阀瓣的前后两侧均安装有密封弹簧，所述密封弹簧的内部贯穿有限位销，所述密封弹簧远离阀瓣的一侧安装有压片，且压片远离密封弹簧的一侧安装有橡胶垫，所述阀瓣的内部贯穿有阀杆，且阀杆的上方安装有密封橡胶圈，所述阀体上方的前端安装有循环油泵，且循环油泵的一侧安装有排油管，所述循环油泵的另一侧安装有连接管。该具有双重密封结构的蝶阀设置有密封橡胶圈，密封橡胶圈能够有效的弥补阀杆与阀体之间的间隙，可为阀杆与阀体之间的间隙得到双层密封，使得密封橡胶圈能够有效的密封蝶阀内部的润滑液体。
