【专利】一种RTO蓄热式燃烧炉的防堵塞切换阀(专利号:201921296080.4)

专利号：201921296080.4
专利状态：有权
专利类型：[实用新型]
专利申请人：锦治环保科技(上海)有限公司
专利分类号：F16K1/18(20060101)

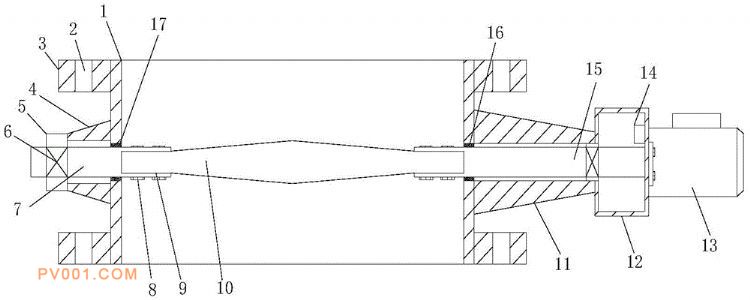

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种RTO蓄热式燃烧炉的防堵塞切换阀，包括阀管，所述阀管内设有阀瓣，所述阀管上左侧设有小固定筒，小固定筒上远离阀管一端设有固定块，小固定筒内设有左侧阀杆，左侧阀杆一端通过轴承套装固定在固定块内，左侧阀杆的另一端通过阀管上的通孔延伸至阀管内，所述阀管右侧连接有大固定筒，大固定筒右侧连接有固定架，固定架上右侧位置安装有阀杆电机。本实用新型提供一种RTO蓄热式燃烧炉的防堵塞切换阀，结构设置巧妙，且布局合理，通过在阀瓣底部设置刮块，阀瓣在开启与关闭的翻转过程中，刮块抵接到阀管内壁，将阀管内壁上阀瓣工作行程内的废气粘附物进行刮除，避免了对阀瓣工作的影响，保障切换阀的正常使用。
