【专利】一种通风蝶阀(专利号:201921045526.6)

专利号：201921045526.6
专利状态：有权
专利类型：[实用新型]
专利申请人：凯泰阀门(集团)有限公司
专利分类号：F16K1/22(20060101)

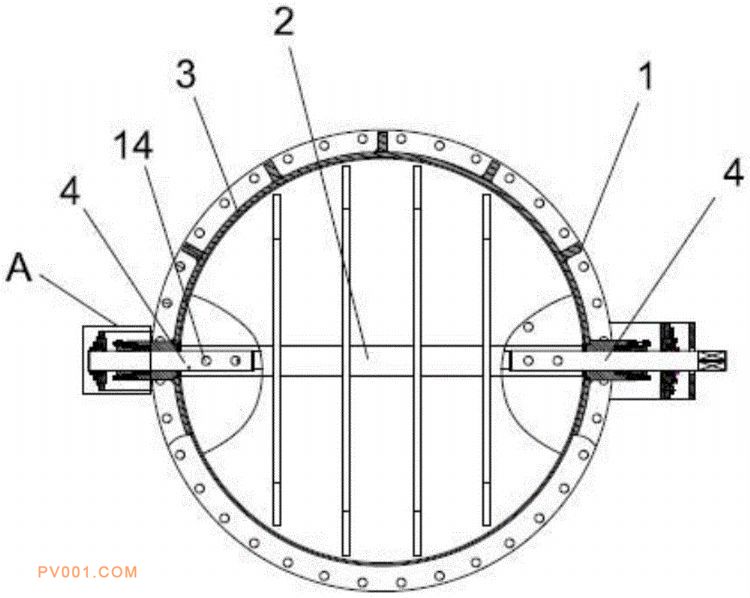

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种通风蝶阀，涉及到阀门技术领域，包括阀体、阀杆和蝶板，蝶板设置在阀体的内壁上，阀杆设置在阀体的内部，且阀杆的两端与阀体的内壁的两侧相抵，还包括阀轴、滚动轴承结构，阀杆的两端各设有一阀轴，每一阀轴均贯穿阀体并延伸至阀体的外侧，每一阀轴上均设有一滚动轴承结构，每一滚动轴承结构均位于阀体的外侧，每一滚动轴承结构均包括，支架，支架套设在阀轴的外缘，轴承座，轴承座套设在阀轴的外缘，轴承座靠近阀轴的一侧设有轴承安装孔，轴承安装孔由轴承座远离阀体的一端开设至轴承座的内部，轴承座远离阀轴的一侧与支架的内壁相抵，深沟球轴承，深沟球轴承设置在轴承安装孔内。具有降低操作力矩的特点。
