【专利】一种对深海采油时潜油电泵油液运输回路分析的实验装置(专利号:201911247034.X)

专利号：201911247034.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江理工大学
专利分类号：F04D15/00(20060101)

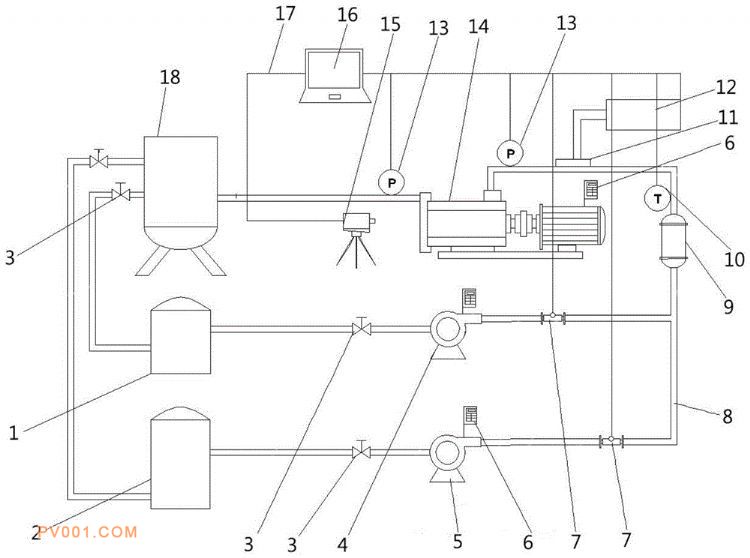

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于深海采油技术领域。技术方案是：一种对深海采油时潜油电泵油液运输回路分析的实验装置，其特征在于：包括水罐、第一离心泵、油罐、第二离心泵、管壳式换热器、潜油电泵、油水分离器和控制器；所述水罐、第一离心泵、管壳式换热器、潜油电泵和油水分离器通过管道依次连通并形成闭合回路；所述油罐通过管道与油水分离器相连通；所述第二离心泵通过管道连通在油罐与管壳式换热器之间。该实验装置可以模拟运输不同温度、不同粘度、不同水油比例的混合液，以及混合液在管道受到不同海水波动情况下潜油电泵的工作情形，从而分析潜油电泵内油液的运动状况，对泵进行优化；另外，该实验装置还可以实现油和水的分离回收和循环使用，节约成本。
