【专利】伸缩蝶阀(专利号:201921054251.2)

专利号：201921054251.2
专利状态：有权
专利类型：[实用新型]
专利申请人：英诺威阀业有限公司
专利分类号：F16K1/226(20060101)

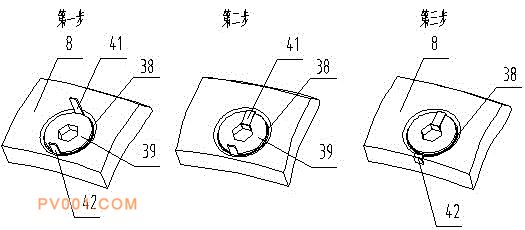

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了伸缩蝶阀，它包括阀体、阀轴、阀板、阀板密封圈、阀体密封面和伸缩件，阀板密封圈通过调节压板固定在阀板上，调节压板通过若干压板螺钉固定在蝶板上，压板螺钉围绕阀板水平间隔分布，调节压板与压板螺钉之间设有圆锥双耳式止动垫圈，圆锥双耳式止动垫圈包括与压板螺钉的螺帽外径相适配的圆锥筒体，圆锥筒体的大面具有长耳和短耳，长耳贴合在压板螺钉的螺帽上，短耳贴合在调节压板的外沿。本实用新型的有益效果是通过调整压板螺钉的拧紧力矩调节阀板密封圈与阀体密封面圆周方向过盈量，使阀门保持密封；伸缩密封圈与伸缩压盖的接触方式使得伸缩压盖对伸缩密封圈施加的预紧力完全作用在伸缩密封圈的底面，确保密封效果。
