【专利】一种超低温低流阻自维持式两位三通截止阀(专利号:201911184855.3)

专利号：201911184855.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天动力研究所
专利分类号：F16K11/07(20060101)

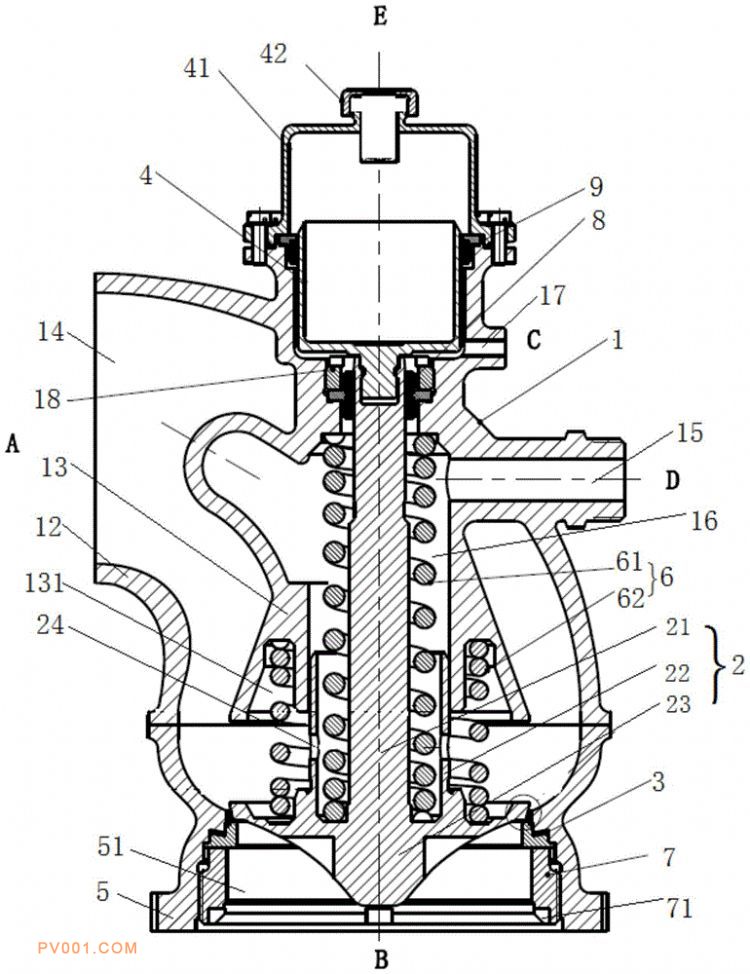

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及一种超低温低流阻自维持式两位三通截止阀，主要解决现有两位三通截止阀轴孔泄漏较大、流阻较大、外泄漏通道较多的问题。该截止阀包括壳体、阀芯、阀座、活塞、管路接管和弹簧；壳体包括外筒体和内套筒，外筒体上设置有进口流道和第一出口流道；内套筒的内腔体为中间流道，进口流道内设置有分隔筋板；壳体的下方设置有管路接管，管路接管与外筒体的下方腔体连通；阀芯包括中间阀杆、中间套筒和密封盘，中间套筒套装在中间阀杆外侧，且与中间阀杆通过密封盘固定连接；阀座设置在管路接管内，阀芯的密封盘与阀座配合；阀芯的上端与活塞连接，外筒体上端设置有控制口；弹簧套装在阀芯上，其上端通过内套筒限位，下端通过密封盘限位。
