【专利】喷射阀的压电调节机构及压电式喷射阀(专利号:202010007318.8)

专利号：202010007318.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：林景茂
专利分类号：B05B5/10(20060101)

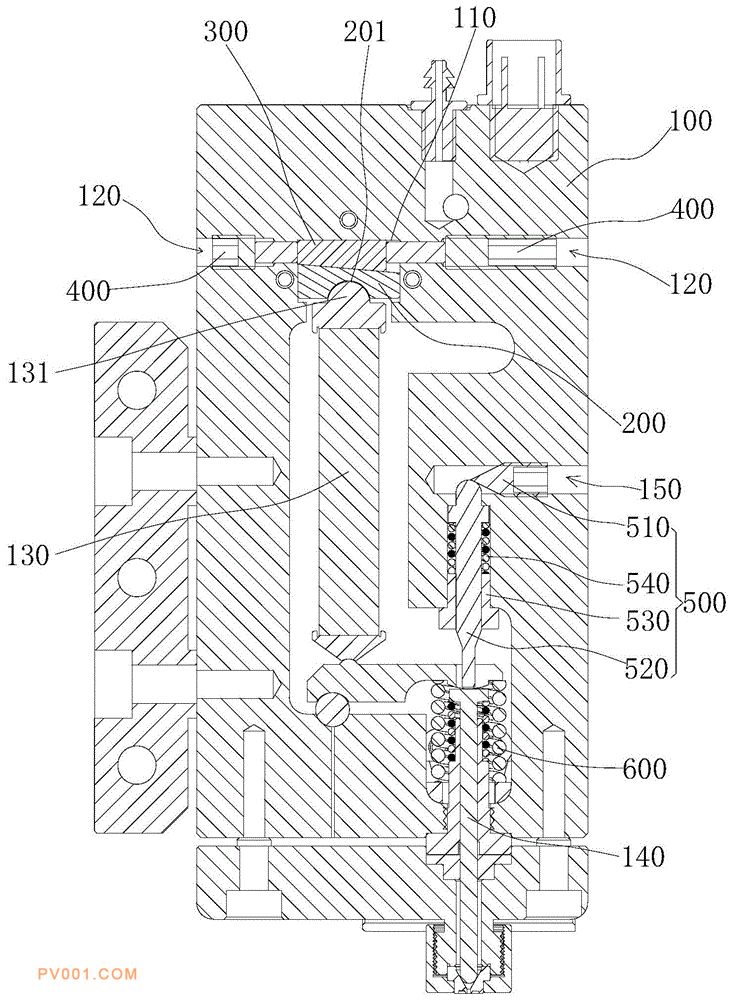

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于喷射阀技术领域，尤其涉及喷射阀的压电调节机构及压电式喷射阀，所述喷射阀的阀体内设有腔体，阀体的两侧均设有延伸到腔体的调节螺孔；腔体内设有压块和推块，压块的顶部与推块的底部抵接，压块的底部与喷射阀的压电叠堆的顶端抵接，两调节螺孔内设有调节螺钉，调节螺钉的内端与推块抵接；松开位于所述腔体一端的所述调节螺钉，推块另一端的调节螺钉推动推块移动，从而实现调节压块的位置，进而实现调节撞针的位置；而在调节的过程中，通过两调节螺钉相互限位，避免推块位移过大而造成撞针调节时调节的幅度过大而造成撞针与喷嘴撞击过大而造成撞针和喷嘴受损的问题。
