【专利】燃气高温切断阀(专利号:201811182172.X)

专利号：201811182172.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：乔民
专利分类号：F16K17/38(20060101)

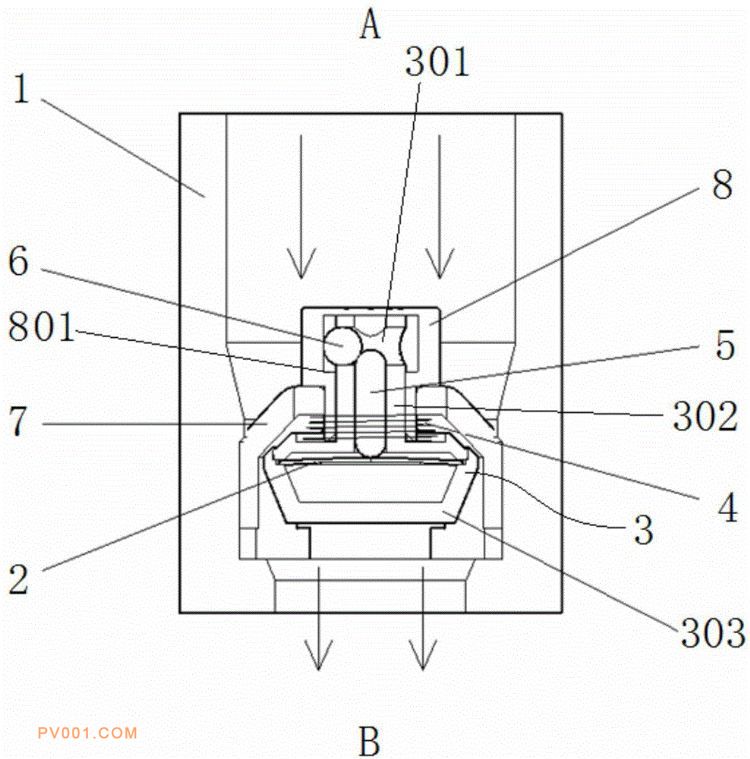

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及燃气管道领域，具体地说是一种燃气高温切断阀，包括阀体和阀芯组件，阀芯组件包括阀芯支架、阀塞和阀帽，阀帽设于阀芯支架上，阀塞包括阀塞杆和阀塞体，阀塞体设于阀芯支架内，阀塞杆上端穿过阀芯支架后伸入至阀帽内的空腔中，且所述空腔的阀塞杆插入侧形成内止口，阀塞体内设有热敏金属件，阀塞杆内设有顶杆，阀塞杆端部设有一通孔，且通孔内设有滚珠，常温状态时热敏金属件中部凸起顶住所述顶杆，且滚珠通过所述顶杆抵住卡在所述内止口处，阀塞杆外侧套设有弹簧，且高温状态下当顶杆随热敏金属件中部变形凹陷失去顶力时，滚珠脱离所述内止口，且阀塞体通过所述弹簧推动移动。本发明在遇到高温情况时能够自动切断燃气流动，避免燃气溢出。
