【专利】一种具有泥沙分级过滤功能的蝶阀(专利号:202010010402.5)

专利号：202010010402.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：黄选来
专利分类号：F16K1/22(20060101)

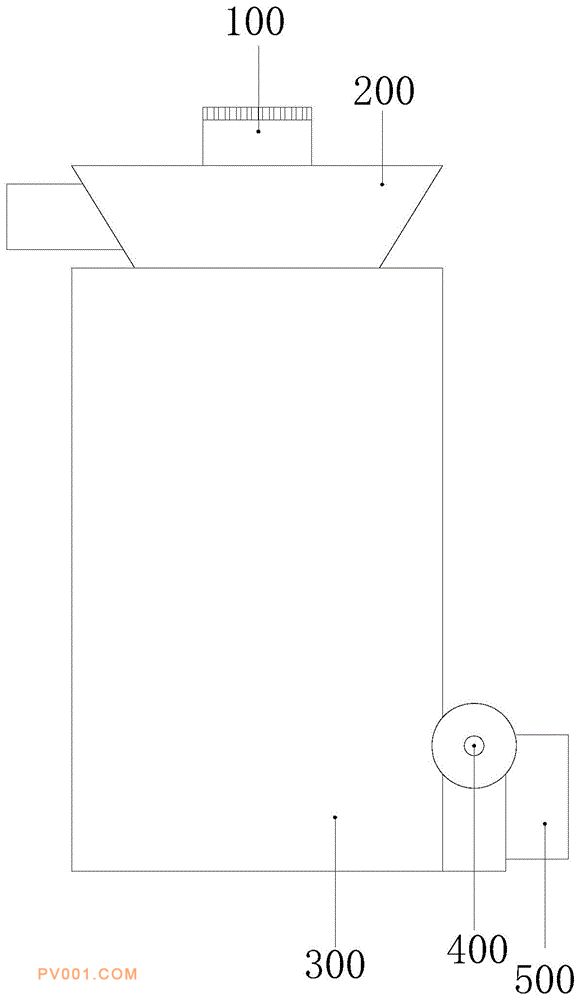

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种具有泥沙分级过滤功能的蝶阀，其结构包括散热箱、进水斗、阀体、流量调节组件、出水管，阀体顶部中心垂直连接有散热箱，括散热箱与进水斗相连接，进水斗安装在与之相通的阀体上，与现有技术相比，本发明的有益效果在于：本发明通过第一泥沙过滤组件、第二泥沙过滤组件、第三泥沙过滤组件等部件的结合设置，利用三级分级过滤，能够不同大小颗粒的泥沙进行过滤，从而能够充分过滤掉水中的泥沙，利用离心力，能够将滤锥斗上的泥沙甩开，避免滤孔、堵塞，使得通水量不受影响，进而防止阀门堵塞，利用磁性原理，能够将泥沙刮出，便于泥沙的收集清理。
