【专利】一种水下高压气枪用高压电磁阀(专利号:201911307306.0)

专利号：201911307306.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国船舶重工集团有限公司第七一0研究所
专利分类号：F16K31/06(20060101)

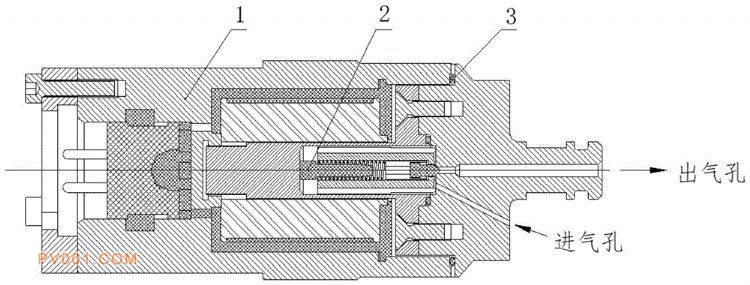

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供一种水下高压气枪用高压电磁阀，响应速率快，密封性好；且在气枪控制器的作用下，能够同时开起或关闭若干个电磁阀，从而达到控制气枪阵列同步或分时工作的目的。该高压电磁阀包括线圈模块和阀体模块，线圈模块用于通电产生电磁力，驱使铁芯带动阀销克服弹簧的弹力做相应的运动，打开内部气路通道，断电时，电磁阀内部磁场消失，在弹簧的弹性力作用下，铁芯带动阀销运动关闭内部气路。该电磁阀中的线圈采用分层线圈的设计，降低了线圈的电阻和电感，提高了电磁阀的响应速度，在阵列气枪使用时，能有效提高气枪阵列工作的同步性增加同步性；同时电阻减小，在相同电流作用下，产生的电磁力大。
