【专利】电磁阀(专利号:201880050845.8)

专利号：201880050845.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：伊格尔工业股份有限公司
专利分类号：F16K31/06(20060101)

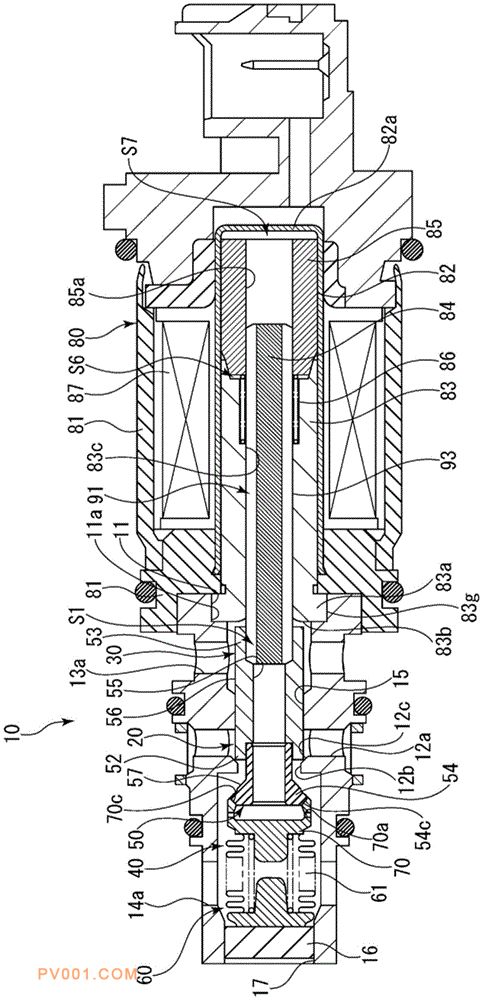

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供一种对阀主体侧的流体压力的变化具有良好的响应性且成本较低的电磁阀。电磁阀(V)具备：阀主体(10)；阀芯(50)，其往复移动自如地配置在阀主体(10)内；施力单元，其沿一个方向对阀芯(50)施力；以及驱动装置(80)，其与阀主体(10)连接而对阀芯(50)施加驱动力，驱动装置(80)的驱动杆(84)具有：引导部(93)，其与固定铁芯(83)的内周面(83c)对置且对轴向的移动进行引导；以及槽部(91)，其与引导部(93)相比向内径方向凹陷，槽部(91)从阀主体(10)侧的空间到可动铁芯(85)侧的空间(S4)连续地形成。
