【专利】一种桁架过流式三偏心蝶阀(专利号:201911393342.3)

专利号：201911393342.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：南京工业大学
专利分类号：F16K1/226(20060101)

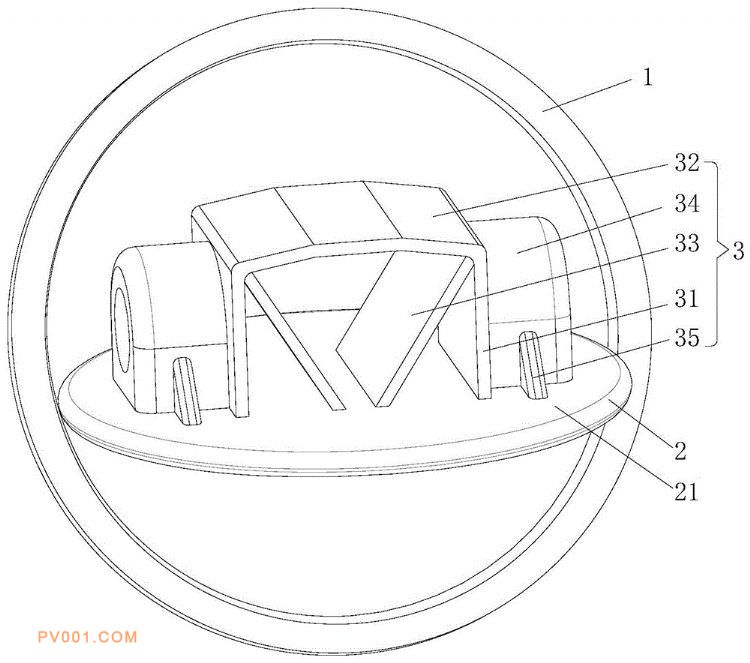

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及压力管道元件领域，公开了一种桁架过流式三偏心蝶阀。桁架过流式三偏心蝶阀包括阀座、与阀座相配合的阀板和设置在阀板迎水面上的桁架组件。桁架组件包括相对竖立设置在阀板迎水面上的两个立板、连接在两个立板之间的横板以及相对倾斜设置在横板与阀板之间的两个斜板。本发明的桁架过流式三偏心蝶阀，通过在阀板的迎水面上设置桁架组件，可以有效降低阀板过流面的压力，提高阀板迎水部分的承压能力，尤其在阀板与阀座之间密封面的接触部分，这部分压力的减小可以在一定程度上，减缓阀板的磨损，保证蝶阀关闭后密封的可靠性。
