【专利】一种割草机控制阀组(专利号:201911043994.4)

专利号：201911043994.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：润琛液压机械南通有限公司
专利分类号：F15B13/02(20060101)

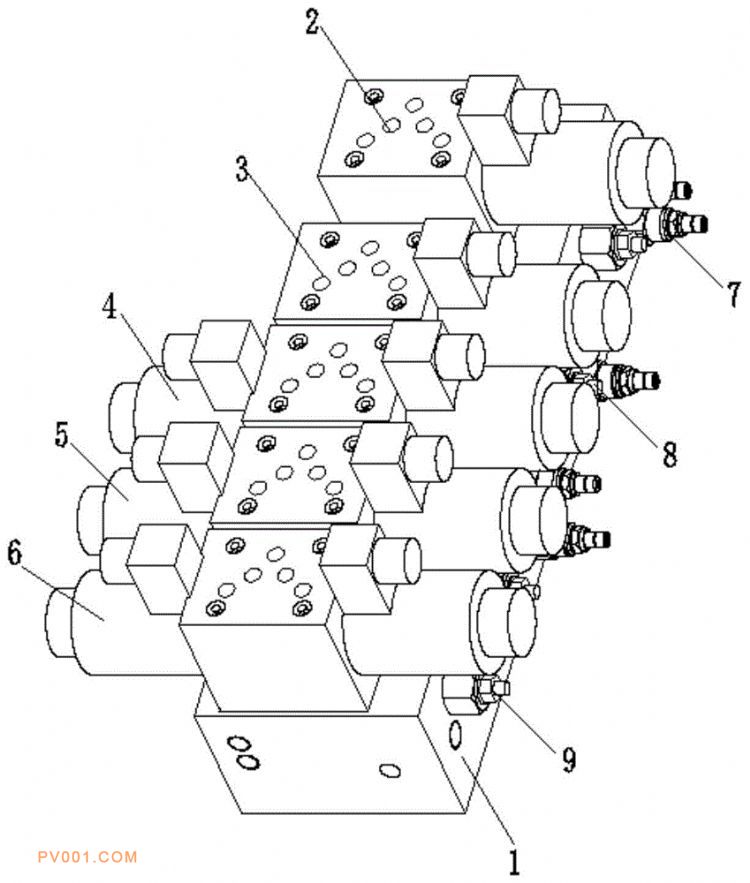

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及控制阀技术领域，尤其涉及一种割草机控制阀组，包括控制阀块、电磁阀Ⅰ、电磁阀Ⅱ、电磁阀Ⅲ、电磁阀Ⅳ、电磁阀Ⅴ、溢流阀、三通调速阀和单向节流阀，所述电磁阀Ⅰ、电磁阀Ⅱ、电磁阀Ⅲ、电磁阀Ⅳ和电磁阀Ⅴ从右到左右依次固定连接在控制阀块的正面，所述溢流阀、三通调速阀和单向节流阀固定连接在控制阀块的顶部，所述控制阀块的背面设置有双联齿轮泵进油口P1。该发明将割草机中所有油缸和马达的控制阀件融合在一个控制阀块内，通过多层次工艺将其连接在一起实现其功能，控制阀块设计简洁，极大节约了安装空间，避免过多的连接管路，便于安装和维护，通过电磁阀可以实现远程控制，极大方便操作人员的割草作业。
