【专利】一种出料阀弹簧复位式高压混合头(专利号:201920780784.2)

专利号：201920780784.2
专利状态：有权
专利类型：[实用新型]
专利申请人：河北天锐管道设备有限公司
专利分类号：B29C44/34(20060101)

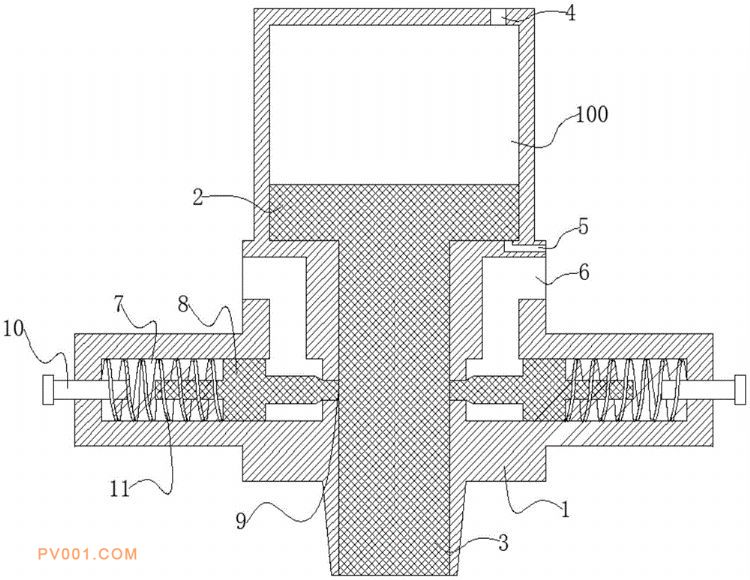

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种出料阀弹簧复位式高压混合头，包括混合头枪体，混合头枪体顶部设置的油缸腔室内滑动装配安装有活塞块，活塞块的底面固接一体结构的活塞杆，混合头枪体底部设置有混合腔室，混合头枪体的两侧外壁上对称设置有进料液孔，进料液孔的底口端与调压腔室相连通设置，调压腔室对称设置在混合头枪体的两侧外壁上，且调压腔室内滑动装配安装有出料阀，出料阀的尾部设置有与调压腔室相连通开设的出料液孔，出料液孔与混合腔室相连通设置，调压腔室内还安装设有复位弹簧，复位弹簧的两端分别与出料阀、调压腔室的内壁相抵触设置。采用本技术方案，通过复位弹簧推送出料阀复位，代替了油压复位，避免了漏油现象，提高了发泡质量。
