【专利】一种压电喷射阀体流道模组(专利号:201920977367.7)

专利号：201920977367.7
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市轴心压电技术有限公司
专利分类号：B05C5/02(20060101)

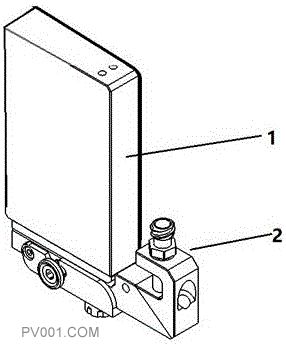

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种压电喷射阀体流道模组，包括压电阀阀体、流道模块、定位辅块和竖直撞针,压电阀阀体固定在机台定位板上，流道模块固定在压电阀阀体底部；流道模块设有流道定位块、预压弹簧、调节圆环组件、固定块转轴、流道固定块和流道功能部件,流道定位块通过螺栓固定在压电阀阀体底部，两个预压弹簧内嵌在流道定位块内部，调节圆环组件穿过流道定位块，流道固定块通过固定块转轴与流道定位块铰接，流道功能部件与流道定位块滑动连接；其有益效果是，本实用新型在日常清洗保养时，拆装清洗方便，易于清洗保养，提升了压电阀的使用效果，提高了压电阀的使用寿命，节约了大量的保养时间，提高了生产效率。
