【专利】一种异形阀体模具(专利号:201921361068.7)

专利号：201921361068.7
专利状态：有权
专利类型：[实用新型]
专利申请人：江阴市鑫裕锻件有限公司
专利分类号：B21J13/02(20060101)

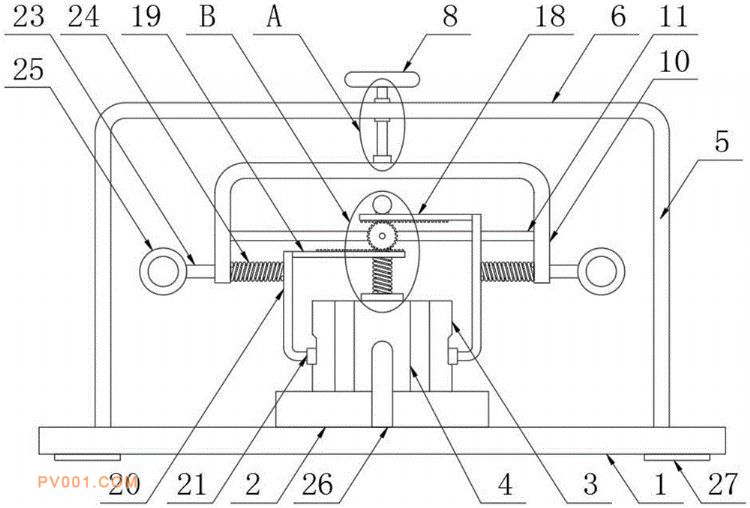

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种异形阀体模具，具体涉及模具领域，包括底座，底座顶部放置有底模，所述底模顶部放置有外模和内模，所述底座顶部设有固定组件；所述固定组件包括第一U型支撑条，所述第一U型支撑条顶部贯穿设有螺母，所述螺母内侧贯穿设有手拧螺丝，所述手拧螺丝底部套接有轴承，所述轴承外圈底部固定设有第二U型支撑杆，所述第二U型支撑杆内侧固定设有支撑板条，所述支撑板条上贯穿设有竖杆，所述竖杆顶部固定设有卡球，所述竖杆底部固定设有压板。本实用新型通过更换不同的外模和内模，即可组合锻造成内径与外径以及外圆两个平面多样的阀体，外模和内模固定效果好，锻造过程稳定，操作方便，生产效率高。
