【专利】一种水压控制阀(专利号:201811183289.X)

专利号：201811183289.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：扬州一名净化设备有限公司
专利分类号：F16K1/00(20060101)

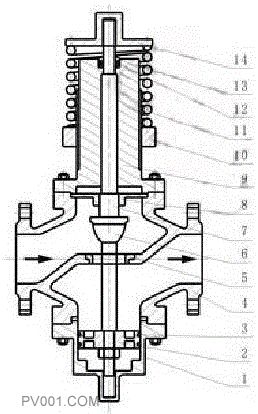

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及一种水压控制阀。所述的控制阀包括下阀盖、活塞、活塞环、阀体、阀座、阀芯、阀杆、导向套、上阀盖、调节环、弹簧、填料、压盖、弹簧座，所述的活塞和活塞环设置在下阀盖内，所述的阀芯设置在阀座内，所述的阀杆设置在上阀盖内，所述的阀杆穿过阀芯并连接至活塞，所述的导向套设置在阀杆外侧，所述的压盖设置在上阀盖上，所述的弹簧座设置在压盖上，所述的弹簧连接在弹簧座上，所述的调节环设置在弹簧下部并可沿上阀盖上下移动，所述的弹簧螺旋环绕在阀盖外侧，所述的弹簧与调节环固定连接。本发明结构简单、工作稳定、省去外部导压管、防止凝固堵塞、适用范围广。
