【专利】先导式电磁阀(专利号:201911329415.2)

专利号：201911329415.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：隆尧县正蝶阀门有限公司
专利分类号：F16K1/00(20060101)

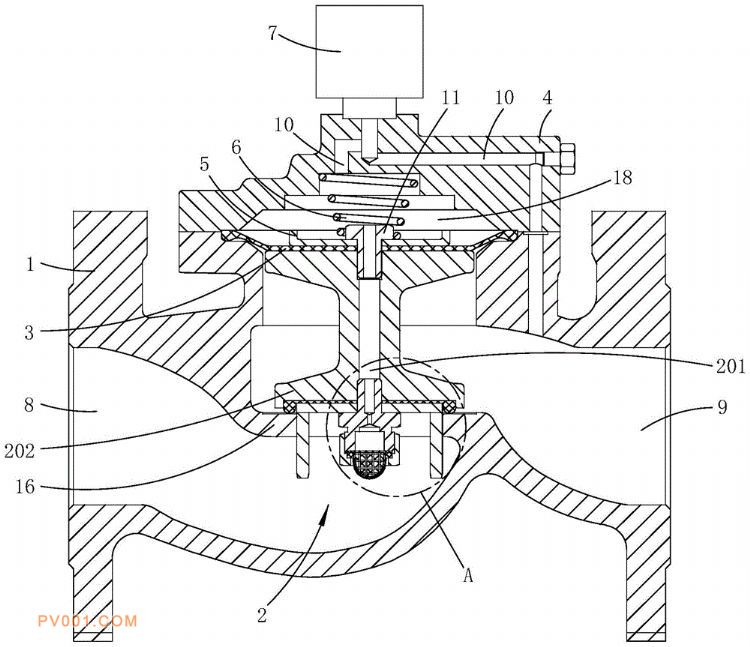

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供了一种先导式电磁阀，属于流体控制阀技术领域，先导式电磁阀包括：阀体、主阀组件、膜片、阀盖、定位件和先导组件。阀体上连通口；连通口分别与进液口和出液口连通。膜片安装在主阀组件的顶部；阀盖罩设在阀体的顶部，阀盖与膜片围设成控制腔；先导通道分别与控制腔和出液口连通。定位件固定在主阀组件的顶部，定位件顶面用于限制主阀组件的位移；定位件的底面用于将膜片压紧在主阀组件上；弹力件用于复位主阀组件。先导组件安装在阀盖上，用于连通或截止先导通道；控制腔与进液孔连通；膜片用于与阀盖的内壁紧密贴合，并隔绝控制腔。本发明提供的先导式电磁阀，膜片的结构能够保持稳定，使用寿命较长。
