【专利】一种三位三通阀(专利号:201911401422.9)

专利号：201911401422.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：新乡市新华液压机械有限公司
专利分类号：F16K11/22(20060101)

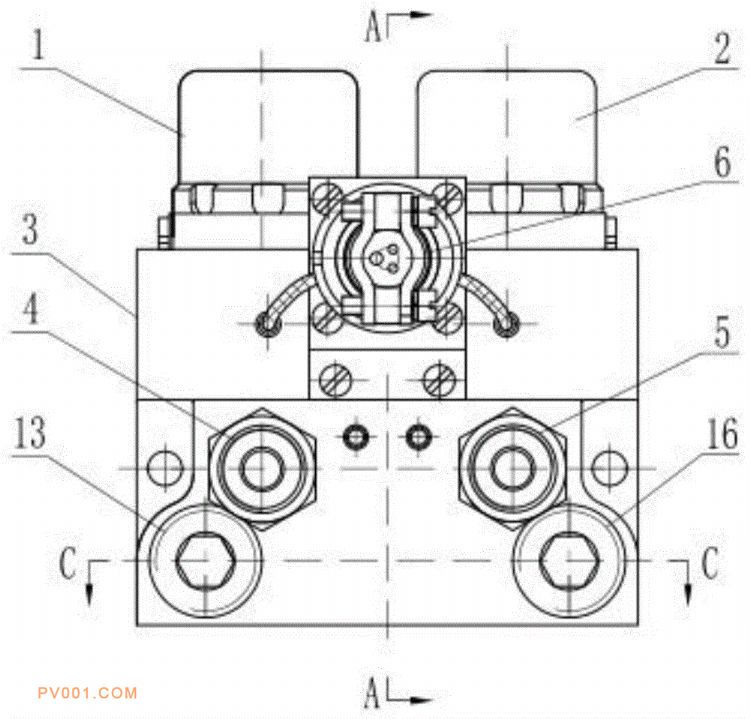

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种三位三通阀，包括阀块、阀块顶部的两个气电阀、阀块侧壁上为气电阀提供电源的电气控制接口、位于电气控制接口下方的两个工作气体接口和阀块上位于工作气体接口相对侧的进气口，所述气电阀与所述阀块之间安装有胶圈；还包括平行且紧密设置于进气口下方的四个气控截止阀，其中，位于阀块两侧的两个气控截止阀为溢气阀，位于阀块中间的两个截止阀为通气阀，溢气阀与通气阀安装方向相反；每个气电阀分别控制一个通气阀和一个溢气阀；每个工作气体接口各通过一个通气阀与进气口连通；每个工作气体接口各连通一个溢气阀。本发明通过将气控截止阀平行且紧密设置，溢气阀与通气阀安装方向相反，使整体布局紧凑、体积小且密封性好。
