【专利】一种针阀式冷嘴硅胶模具(专利号:201920992848.5)

专利号：201920992848.5
专利状态：有权
专利类型：[实用新型]
专利申请人：中山市钜泰硅胶科技有限公司
专利分类号：B29C45/27(20060101)

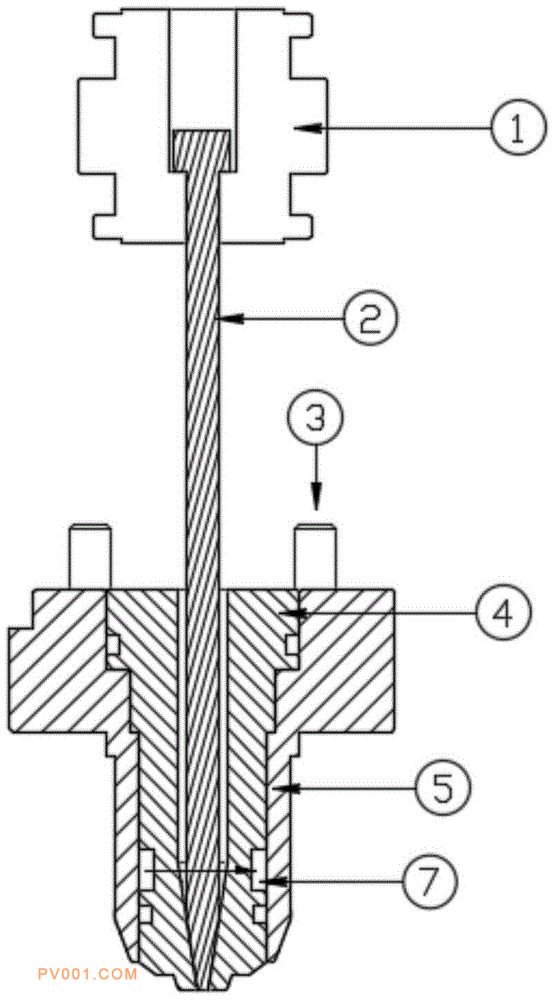

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种针阀式冷嘴硅胶模具，包括活塞、针阀、冷嘴芯、冷嘴套，所述活塞与针阀固定配合，所述冷嘴芯内开设有原料注入口，所述原料注入口与针阀相配合，所述冷嘴套内开设有冷嘴芯装配槽，所述冷嘴芯通过多个螺丝固定在冷嘴芯装配槽内，所述冷嘴套上分别对称开设有进水流道与出水流道，所述冷嘴套内还开设有环形槽，所述进水流道与出水流道通过环形槽相互通。本实用新型并冷嘴所有配件分别装配到模具内，根据进出水口位置在模板上对应该位置钻孔接通到模具外侧的快速接头进行接管运水，水流依次从进水流道至环形槽，并最终从出水流道流出，使得原料在进入冷嘴芯时就进行不间断水冷，提高了生产效益。
