【专利】膜片式油泵呼吸阀(专利号:202010008767.4)

专利号：202010008767.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江科力车辆控制系统有限公司
专利分类号：F16K7/17(20060101)

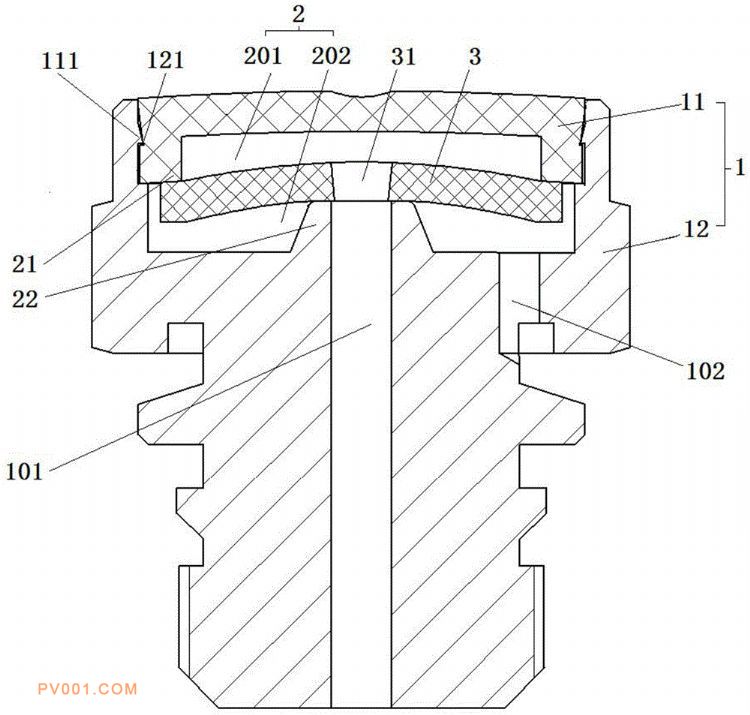

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及呼吸阀领域，公开了膜片式油泵呼吸阀，其包括阀体(1)，阀体(1)内设有膜片空腔(2)，膜片空腔(2)内安装有膜片(3)，膜片(3)将膜片空腔(2)分割为第一腔(201)和第二腔(202)，膜片(3)受到第一腔(201)和第二腔(202)间的压差变形并连通第一腔(201)和第二腔(202)。本发明通过膜片的变形，实现呼吸阀应有的功能；结构简单，零件少，易于组装；简化了内部结构，释放出部分空间可用于进一步新增诸如调压，过滤，缓冲等相关功能结构；通过迷宫形回路，有效阻止灰尘杂质进入阀内；通过膜片形成的柔性密封，解决行车过程中因震动发生的漏油问题。
