【专利】一种半开式离心泵叶轮及其优化设计方法(专利号:201810587225.X；108916109B)

专利号：201810587225.X;108916109B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F04D29/24(20060101)

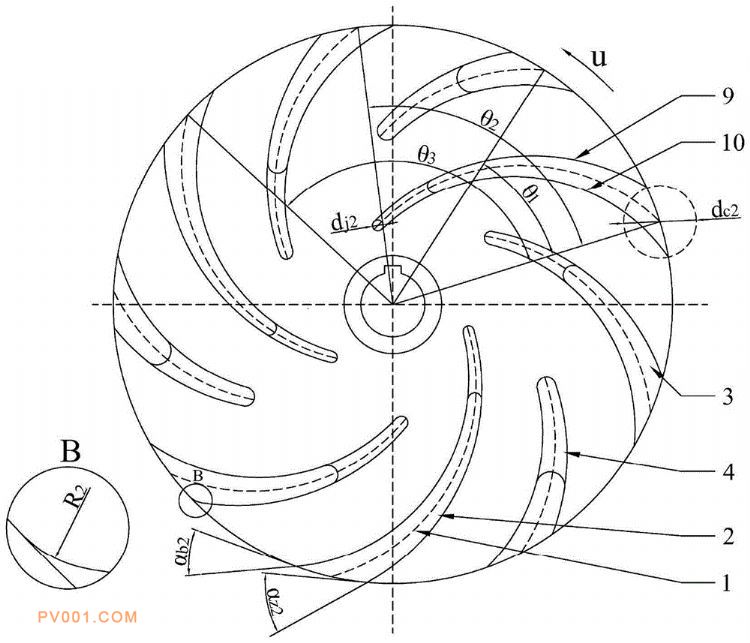

专利摘要：公开（公告）日:2020-03-31摘要:本发明提供了一种半开式离心泵叶轮的优化设计方法，包括如下步骤：优化后长叶片的数量少于优化前叶轮长叶片；任意二个所述优化后长叶片之间设置周向不等间距排列的分流中叶片和分流短叶片；所述分流中叶片和分流短叶片与所述优化后长叶片出口位置、型线和厚度相同，所述分流中叶片和分流短叶片与所述优化后长叶片进口位置不同；在叶轮转动方向上周向依次排列顺序为所述优化后长叶片、分流短叶片和所述分流中叶片。本发明可以解决半开式叶轮离心泵上存在的效率低，进口损失大，进口汽蚀，前盖板泄漏，叶片出口边界层分离、关死点扬程较低，噪声大等问题。
