【专利】一种通过锥齿轮传动的工程车用往复式液泵(专利号:201811405846.8；109488550B)

专利号：201811405846.8;109488550B
专利状态：有权
专利类型：[发明授权]
专利申请人：河南科技大学
专利分类号：F04B9/02(20060101)

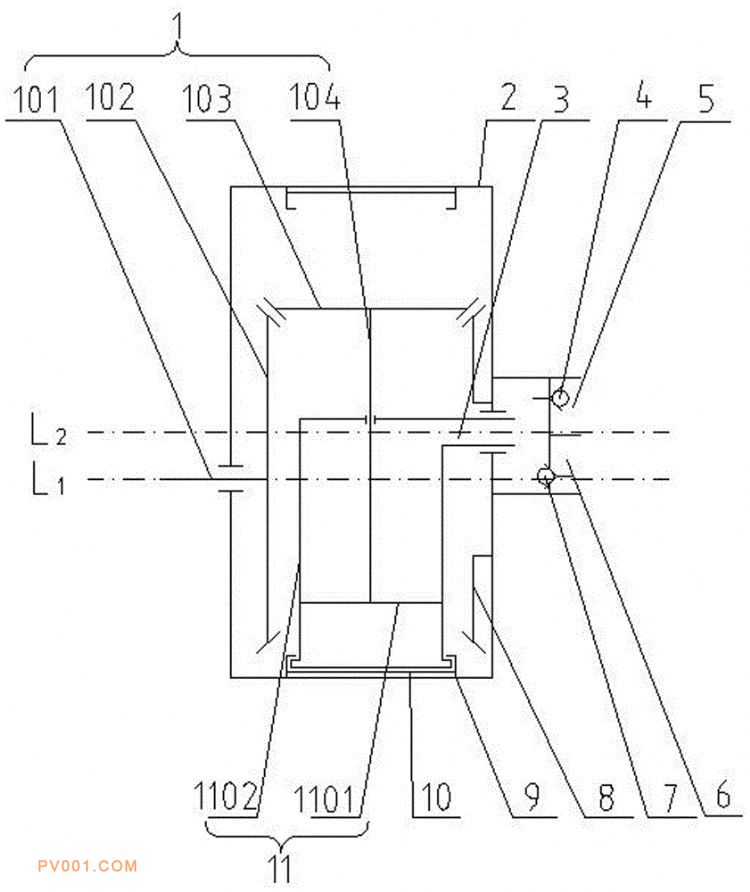

专利摘要：公开（公告）日:2020-03-31摘要:本发明涉及往复式液泵领域，具体的说是一种通过锥齿轮传动的工程车用往复式液泵。包括壳体、转动设置在壳体侧壁上的空心连接轴、转动设置在壳体内腔中并与空心连接轴相连的活塞缸以及用于驱动活塞缸在壳体内腔中以空心连接轴的轴心为中心进行回转运动的驱动机构；在壳体上位于空心连接轴远离活塞缸一端的位置设有分别与空心连接轴连通的进液口和出液口，进液口上设有进液单向阀，出液口上设有出液单向阀；活塞缸包括缸体和滑动设置在缸体内腔中的活塞板，缸体与空心连接轴连通，且缸体内腔中位于活塞板朝向空心连接轴的部分和空心连接轴的内腔共同形成容积可变的容积腔。本发明具有传动效率高，使用寿命长，能传递较大功率，自吸能力强等优点。
