【专利】一种带有错位设计径向永磁轴承的轴流式血泵(专利号:201710596020.3；107469169B)

专利号：201710596020.3;107469169B
专利状态：有权
专利类型：[发明授权]
专利申请人：山东大学
专利分类号：A61M1/12(20060101)

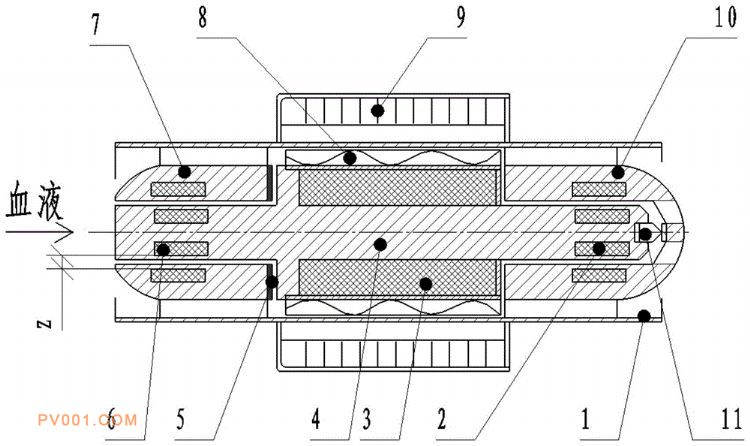

专利摘要：公开（公告）日:2020-03-31摘要:本发明公开了一种带有错位设计径向永磁轴承的轴流式血泵，它解决了轴流式血泵的悬浮间隙无法有效减小的问题，将径向永磁轴承和叶轮采用错位布置，在不增大磁铁尺寸的情况下减小了悬浮间隙，提高了悬浮磁力，其技术方案为：包括泵壳，在泵壳内血液入口端设有前导叶，在泵壳内血液出口端设有后导叶；所述前导叶和后导叶之间轴向设置叶轮，在叶轮的径向方向上设有永磁轴承，永磁轴承包括静磁铁环和动磁铁环，所述动磁铁环的转子外圆与叶轮根部位于不同直径圆上。
