【专利】螺杆泵轴柄部连接结构(专利号:201922291670.4)

专利号：201922291670.4
专利状态：
专利类型：[实用新型]
专利申请人：无锡唯勒科技有限公司
专利分类号：F04C15/00(20060101)

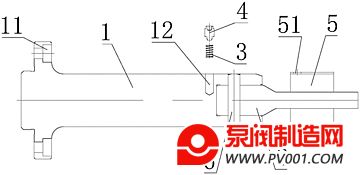

专利摘要：公开（公告）日:2020-07-31摘要:本实用新型公开了螺杆泵轴柄部连接结构，包括轴柄本体，所述轴柄本体的一端设有连接孔和销孔，另一端设有安装孔，所述连接孔呈轴向设置，所述销孔与所述连接孔相交并贯穿所述轴柄本体，所述轴柄本体在所述连接孔的内侧设有限位孔，所述限位孔内设有与其相匹配的弹簧，还设有可抵住所述弹簧并进入所述限位孔内的紧固螺钉，所述紧固螺钉呈两端小中间大的结构，所述轴柄本体上设有与其相匹配的衬套，所述衬套可罩住所述销孔和所述限位孔，并具有与所述紧固螺钉的头部相匹配的通孔。本实用新型提高了螺杆泵轴柄部连接的稳固性，并使其便于安装和拆卸。
