【专利】一种改善侧向进水泵站进水池流态的联合导流装置(专利号:201910097660.9；109778772B)

专利号：201910097660.9;109778772B
专利状态：
专利类型：[发明授权]
专利申请人：扬州大学
专利分类号：E02B3/02(20060101)

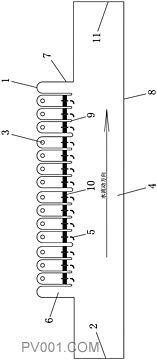

专利摘要：公开（公告）日:2020-07-31摘要:一种改善侧向进水泵站进水池流态的联合导流装置，属于水利工程和市政工程泵站调水技术领域，在进水泵站进水池进口附近设置J型导流墩和可调翼型导流横档，通过J型导流墩的圆弧导流墩把河道中的水平顺地引入到进水池，圆弧导流墩和直导流墩的间隙可以平衡导流墩两侧水量，尽可能保证两侧水量一致；直导流墩可以对水流起到进一步的导流作用，可调翼型导流横档则可以分别对进水池内面层、中层和底层水流进行引导，避免纵向流动的发生，改善进水池内的流速分布和压力分布条件，使得水流平顺地流向水泵进水口，有效解决了侧向进水泵站进水池内存在的主流偏折、横向流动和严重旋涡的问题，提高了泵站运行的稳定性能。
