【专利】组合轴液下泵(专利号:201921509729.6)

专利号：201921509729.6
专利状态：有权
专利类型：[实用新型]
专利申请人：山东锐拓泵业有限公司
专利分类号：F04D13/08(20060101)

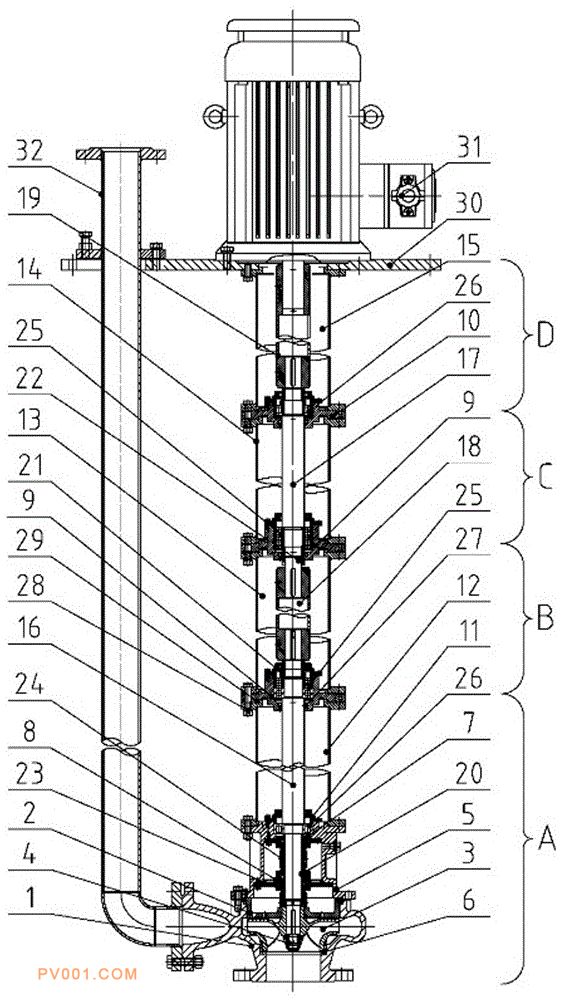

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公布了一种组合轴液下泵，包含了泵主体部件、轴管传动部件、中间轴传动部件、出液管部件、底板、电机。所述的泵主体部件包含了泵体、泵盖、叶轮、密封环、密封体、上下机封座、推力轴承体、主轴、机封轴套、支撑体甲,所述的轴管传动部件包含了支撑体乙、轴管，所述的中间轴传动部件包含了推力轴承体、圆柱滚子轴承体、支撑体丙、中间轴,所述的密封体内置密封油室，近叶轮端设有一单端面机械密封，实现第一层密封，油室内设双端面机械密封，实现第二、第三层密封，使密封更为可靠,所述的推力轴承体与圆柱滚子轴承体，内设油封，对轴承实现脂润滑，所述的轴管的两端设有轴毂，采用平键实现电机、轴管、中间轴、主轴的联接及动力传输,通过改变轴管与支撑体的长度，可实现任意的液下深度，尤其是通过增加中间轴传动部件、轴管传动部件的数量，可适用于超长液下深度的使用场合。
