【专利】一种带有气动隔膜泵的刮吸泥机(专利号:201921880547.X)

专利号：201921880547.X
专利状态：有权
专利类型：[实用新型]
专利申请人：淄博大洋阻燃制品有限公司
专利分类号：B08B9/087(20060101)

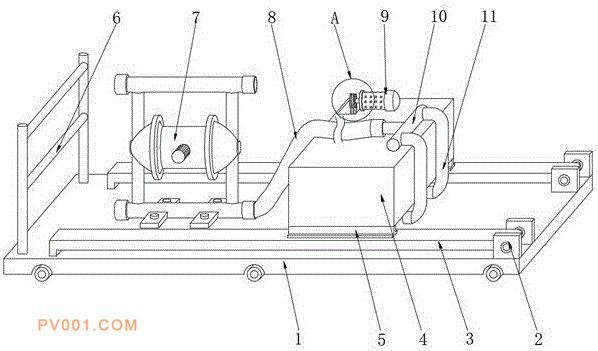

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及吸泥机技术领域，公开了一种带有气动隔膜泵的刮吸泥机，为了提高刮吸泥机的工作效率，所述移动底座的上方位于把手的一侧固定有气动隔膜泵，所述固定转座的内侧转动连接有转动滑板，所述吸泥总管通过波纹软管与气动隔膜泵连接，所述刮泥箱体的内侧位于转动杆的下方转动连接有破碎辊。本实用新型通过将转动滑板伸展开，在T形卡板与转动滑板的卡合滑动下，能够对刮泥箱体的刮泥位置进行移动，进而便于工作人员对不同位置处的污泥进行刮吸处理，通过破碎辊上的破碎条对污泥进行事先破碎处理，能够提高气动隔膜泵的泵吸效率，且能够避免污泥中的凝结物与大块颗粒堵塞吸泥机管道的情况。
