【专利】一种双金属螺杆泵(专利号:201921210013.6)

专利号：201921210013.6
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡世联丰禾石化装备科技有限公司
专利分类号：F04C13/00(20060101)

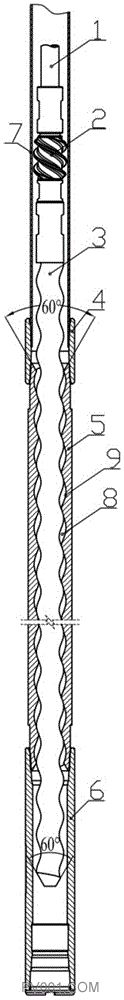

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型提供了一种双金属螺杆泵，其可有效解决加工工艺复杂、采油效率低、焊缝处易产生积砂卡泵、焊缝处机械性能差、易导致断裂以及操作繁琐的问题，从而提高螺杆泵的性能，提高使用寿命；其包括油管、金属转子、金属定子，金属转子与油井抽油杆相连接，油井抽油杆、金属转子均穿设于油管内，金属定子由金属管制成，在金属转子与油井抽油杆之间连接有螺旋式扶正器，金属定子的长度为4m，金属定子内部设有至少两条螺旋线的螺旋型腔，螺旋型腔通过内旋风铣削一体成型，金属转子配合安装于螺旋型腔内，螺旋型腔与金属转子通过相应的螺旋壁面接触而啮合，金属定子的开口端内壁处及金属转子的伸入端外壁处均设有呈45°～60°的倒角。
