【专利】一种组装式的高速低温离心泵(专利号:201921399407.0)

专利号：201921399407.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江理工大学
专利分类号：西安航天动力研究所

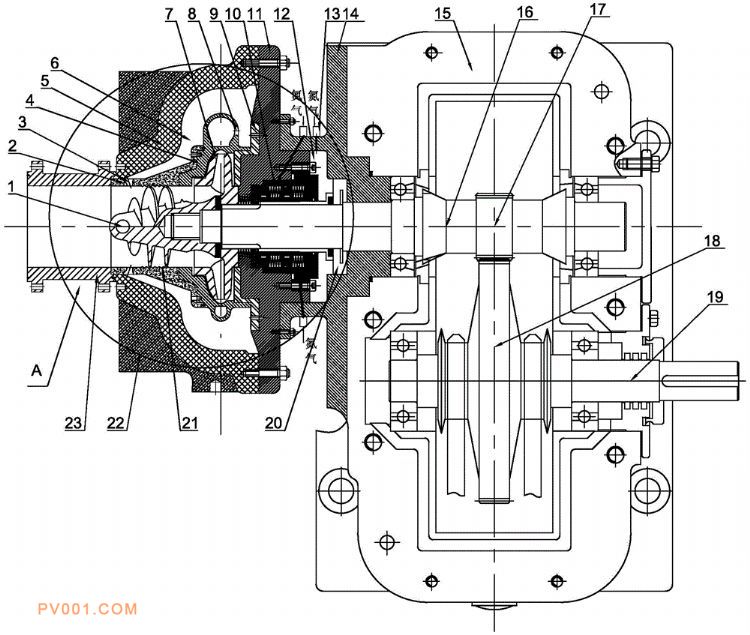

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及一种组装式的高速低温离心泵。技术方案是：一种组装式的高速低温离心泵，包括通过悬架轴承部件与齿轮箱固定连接且由承重支架支撑的泵壳、固定在高速轴的前端且位于泵壳内腔中的诱导轮、固定在诱导轮后端的高速轴上且位于泵壳内腔的离心叶轮以及安装在泵壳后部与高速轴之间的密封装置，所述泵壳背向的齿轮箱的一端还连通低温流体进口管道；其特征在于：所述泵壳内腔中按前后方向依次安装有前腔组件、带有出口管道的内泵壳以及后腔组件，并且前腔组件、内泵壳以及后腔组件的部分轮廓面与泵壳的内腔表面之间形成一内循环腔。该泵体应能有效解决低温离心泵内流体的低温高压问题，同时保证低温离心泵密封可靠，防止泵内低温流体气蚀。
