【专利】一种新型快速自吸高效立式管道自吸泵(专利号:201921693533.7)

专利号：201921693533.7
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏优耐机械制造有限公司
专利分类号：F04D9/02(20060101)

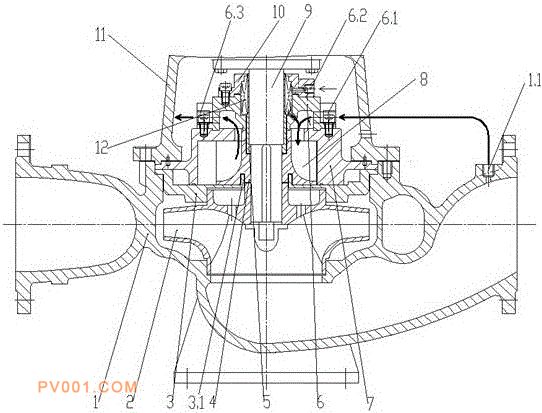

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种新型快速自吸高效立式管道自吸泵，包括泵轴和泵体，所述的泵体右端通过螺钉连接有悬架，所述的泵轴下端设置有叶轮，所述的叶轮上端设置有挡板，所述的挡板上端固定有泵盖，所述的泵盖和挡板之间设置有副叶轮并形成压缩腔，所述的泵盖上端通过螺钉固定有中间隔套，所述的中间隔套右端通过螺钉连接有密封压盖，所述的泵轴外圈设置有轴套，所述的轴套外圈接触有副叶轮、泵盖、中间隔套、机封和密封压盖，所述的泵体右端一侧设置有进气口；所述的副叶轮靠近泵轴处设置有“L”形延伸凸台，所述的延伸凸台插入副叶轮对应的环形凹槽中。相比传统WFB型立式自吸泵，此结构无需灌泵，结构占地面积小，自吸时间更快，泵效率更高。
