【专利】一种油气掺混条件下的回油泵耐压实验装置(专利号:201921112323.4)

专利号：201921112323.4
专利状态：有权
专利类型：[实用新型]
专利申请人：中国航发沈阳发动机研究所
专利分类号：F04B51/00(20060101)

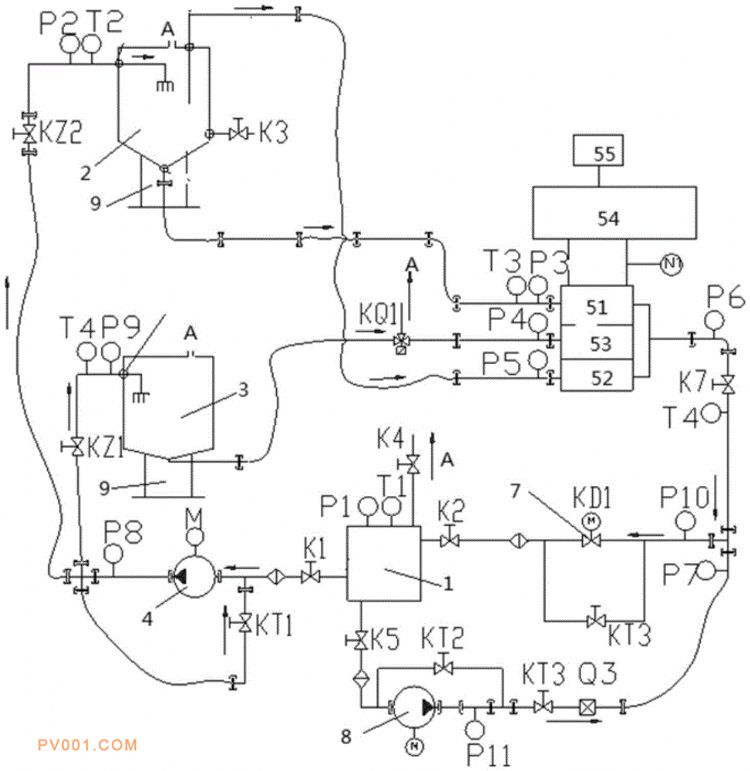

专利摘要：公开（公告）日:2020-06-16摘要:本申请属于航空发动机试验技术领域，涉及一种油气掺混条件下的回油泵耐压实验装置。所述实验装置的供油路上设置有加温滑油箱、第一掺混箱及第二掺混箱，所述加温滑油箱用于对滑油进行加热，并通过第一变频滑油泵向第一掺混箱及第二掺混箱供油，所述第一掺混箱及第二掺混箱均用于将滑油与空气混合，第一掺混箱的出口连接回油泵组的飞附级及通风器级，第二掺混箱的出口连接回油泵组的发附级，所述第二掺混箱与发附级的连接管路上设置有四通阀门，所述四通阀门用于实现油路和气路的切换。本申请通过在供油路上设置两个掺混箱，用于模拟掺混条件下的回油泵耐压实验，通过对掺混箱喷嘴的标定和调节，可准确考核泵组各级在特定入口流量条件下的性能。
