【专利】双油封干式真空泵(专利号:201921446850.9)

专利号：201921446850.9
专利状态：有权
专利类型：[实用新型]
专利申请人：蒋友荣
专利分类号：F04C25/02(20060101)

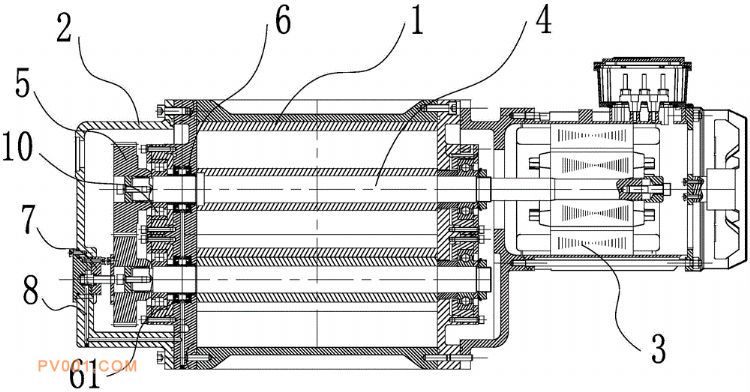

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种干式真空泵，提供了一种结构简单，密封可靠，可有效避免油气污染真空系统的双油封干式真空泵，解决了现有技术中存在的齿轮箱与泵腔间的轴封油量少且不连续，轴封密封效果差，使润滑油极易进入泵腔而污染真空系统等技术问题，它包括泵体及罩装在泵体一端的齿轮箱，与齿轮箱相对的泵体另一端设有电机，泵体内平行转动连接着两个转子轴，两个转子轴的一端延伸至齿轮箱内并通过齿轮啮合连接，其中一个转子轴的另一端连接着电机，所述齿轮内侧端对应的转子轴上分别设有油封，油封嵌装在对应的泵壁面内，且在齿轮箱内设有油泵，油泵通过油路连通在油封上。
