【专利】一种能高效传递动力的隔膜泵(专利号:201921701645.2)

专利号：201921701645.2
专利状态：有权
专利类型：[实用新型]
专利申请人：卡川尔流体科技(上海)有限公司
专利分类号：F04B43/04(20060101)

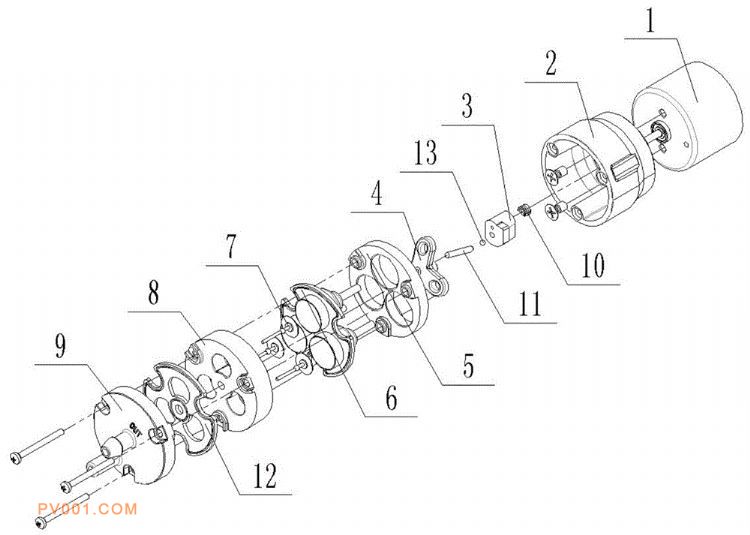

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型克服了现有技术存在的不足，提供了一种能高效传递动力的隔膜泵，通过弹簧来控制电机的轴向间隙，缓冲泵工作时的轴向窜动冲击力，泵运行更加稳定，没有异常噪音，而且实现了隔膜泵的连续工作，并在滚针和偏心轮之间设有钢珠，大大减少摩擦接触面积，耐磨能力得到很大的提升；泵体为一端开口的壳状体，偏心轮套装在电机的动力输出轴上，叶轮通过滚针倾斜设置在偏心轮的端部，滚针端部与偏心轮对应的滚针安装孔底部之间活动设置有滚珠，每个隔膜对应的阀下板和阀上板之间均设置有一个单向阀，进气口与阀下板和阀上板之间的腔室连通，出气口通过阀下板和阀上板中间的连接部与阀下板和隔膜板之间的腔室连通。
