【专利】一种气动油压泵浦(专利号:201920818560.6)

专利号：201920818560.6
专利状态：有权
专利类型：[实用新型]
专利申请人：山田顺精密机械(苏州)有限公司
专利分类号：F04B9/127(20060101)

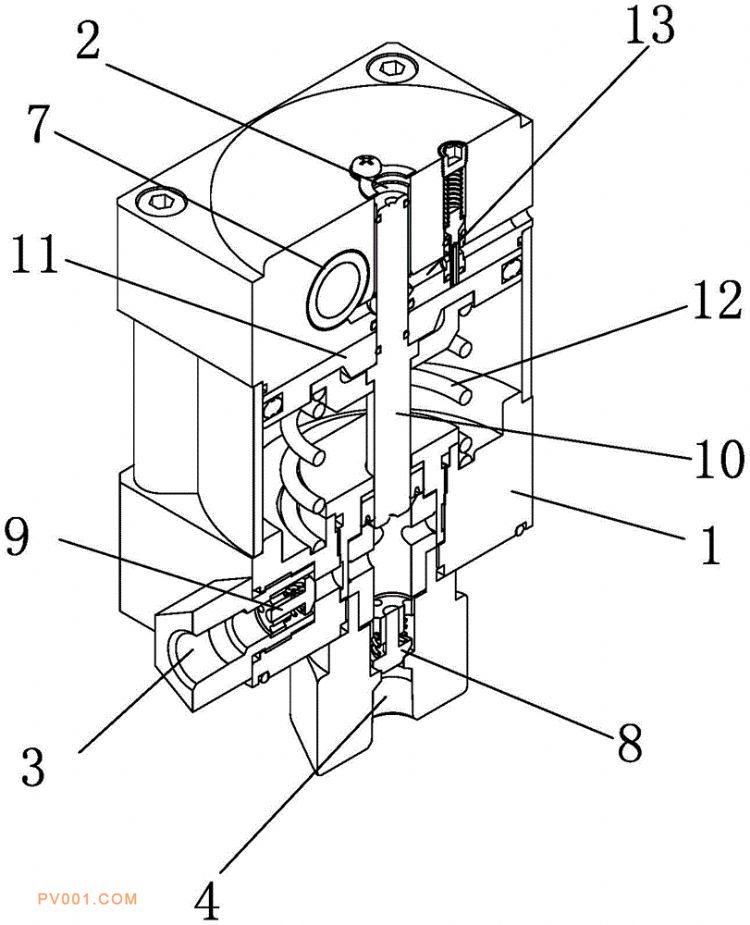

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种气动油压泵浦，包括泵体、作动组件、油路系统和气路系统；作动组件包括作动杆、主活塞和复位弹簧；主活塞固定套设在作动杆上；复位弹簧与主活塞连接，套设在作动杆外；油路系统包括油室；在油室上连接有进油口和出油口；在进油口上安装有第一单向阀，在出油口安装有第二单向阀；作动杆的下端伸入油室内；气路系统包括活塞腔、切换轴缸、进气孔、切换气孔和辅助出气孔。本实用新型结构简单合理，切换轴缸能够流畅的切换气路，使作动杆快速往复运动，反应速度块，能够进行持续稳定的实现供油，油压稳定，同时能够起到很好的增压作用，提供超高的液压压力。
