【专利】一种热泵真空废液浓缩处理装置(专利号:201921585211.0)

专利号：201921585211.0
专利状态：有权
专利类型：[实用新型]
专利申请人：西安中亚科技发展有限公司
专利分类号：C02F1/04(20060101)

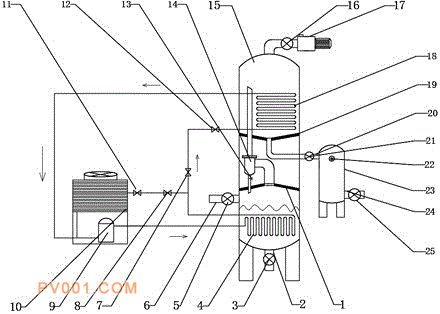

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及机械领域，尤其涉及一种热泵真空废液浓缩处理装置。处理装置包含真空浓缩罐（15），所述的真空浓缩罐包含蒸发室，蒸发室左侧部分连接废液入料口（6）和废液物料入口阀门（5），真空浓缩罐（15）底部设有废料出口（2）及其废料出口阀门（3），蒸发室内置有冷凝器（4）；蒸发室包含阻热挡板（1），阻热挡板（1）中部的孔通过管道连接着气液分离器（14）；真空浓缩罐（15）上方包含冷凝室，冷凝室的顶部与真空泵（17）通过真空泵阀（16）相连接，冷凝室底部通过凝水盘（19）中部的孔连接冷凝水箱进水阀（21），冷凝水箱进水阀（21）连接冷凝水箱进水口（20）。
