【专利】一种配有支撑底座的自动搅拌排污泵(专利号:201921287439.1)

专利号：201921287439.1
专利状态：有权
专利类型：[实用新型]
专利申请人：山东鼎跃矿山设备有限公司
专利分类号：B01F7/18(20060101)

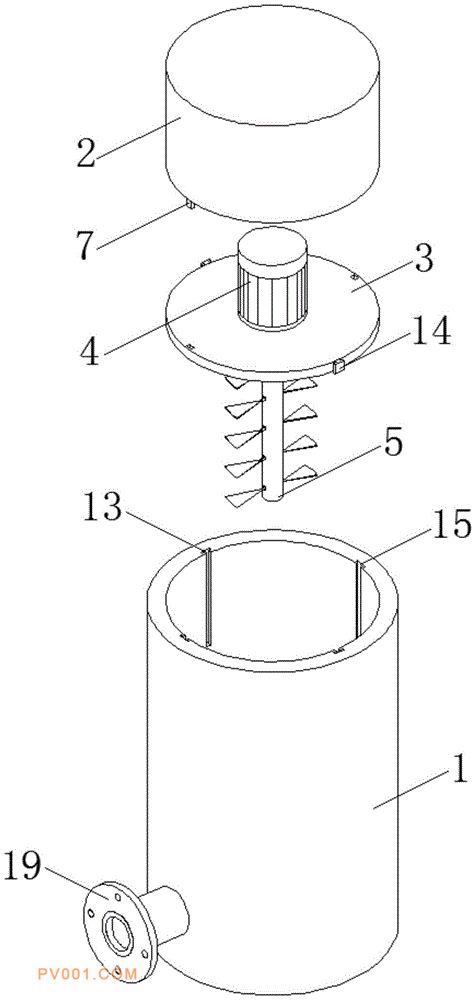

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种配有支撑底座的自动搅拌排污泵，包括泵体和保护罩，所述泵体外侧壁的底部固定焊接有输送管，所述输送管的内腔与泵体的内腔相通，所述泵体的内腔中设有分隔板、电机、传动轴和多组搅拌叶片，多组所述搅拌叶片对称分布在传动轴外壁的两侧，所述传动轴外壁的两侧均开有多组插缝，所述搅拌叶片靠近传动轴的一侧固定焊接有衔接板，所述衔接板靠近插缝的一侧固定焊接有卡接板。该配有支撑底座的自动搅拌排污泵，通过设置了保护罩、分隔板、第一滑槽和第一滑块，使两组第一滑块在两组第一滑槽内滑行，可将分隔板和保护罩从泵体中取出，从而对电机、传动轴和搅拌叶片等结构进行维护，使该排污泵的寿命更长。
