【专利】一种用于低温液体泵密封的密封装置(专利号:201921653639.4)

专利号：201921653639.4
专利状态：有权
专利类型：[实用新型]
专利申请人：大唐呼伦贝尔化肥有限公司
专利分类号：F04B53/00(20060101)

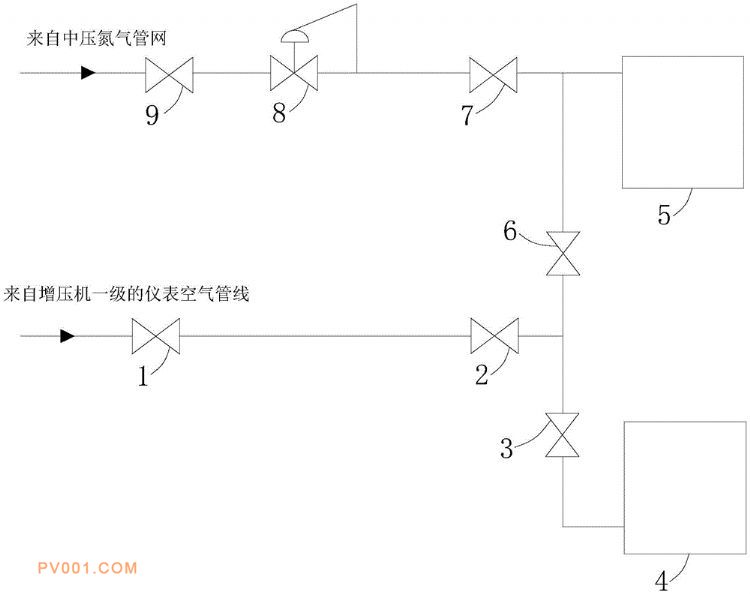

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种用于低温液体泵密封的密封装置，包括来自增压机一级的仪表空气管线，增压机一级的仪表空气管线上依次安装有增压机一级密封气总阀和密封空气总阀，密封空气总阀通过管线分别连接液氧泵密封气调节阀和液氮泵密封气调节阀，液氧泵密封气调节阀通过管线连接在液氧泵的机械密封处，液氮泵密封气调节阀通过管线分别与液氮泵的机械密封处和截止阀连接，截止阀上连接有来自中压氮气管网的管线，中压氮气管网的管线上依次安装有密封氮气总管阀门和减压阀。本实用新型能够确保低温液体泵密封气的压力和流量，防止因密封气压力低造成联锁停泵，同时能够有效的防止仪表空气混入氮气管线内，造成氮气产品纯度的破坏。
