【专利】一种蓄压式内转子机油泵(专利号:202010259831.6)

专利号：202010259831.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：杭州电子科技大学
专利分类号：F16N13/20(20060101)

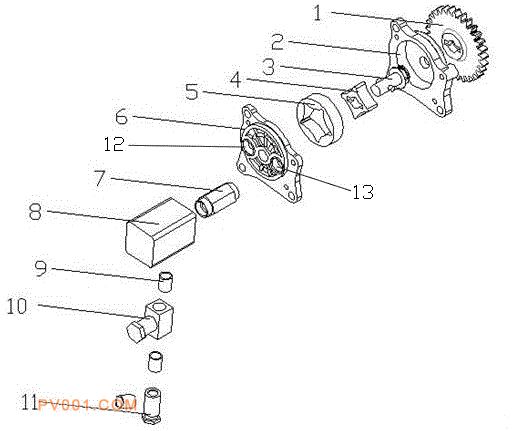

专利摘要：公开（公告）日:2020-06-16摘要:本发明公开了一种蓄压式内转子机油泵，属于车用发动机润滑领域，包括链轮，机油泵壳，驱动轴，内转子，外转子，机油泵盖，蓄压腔，离心开关阀和限压阀，所述机油泵壳内设有外转子，所述外转子内设有内转子，所述内转子与外转子偏心设置，且能相互啮合，所述驱动轴穿过机油泵壳并与内转子相连接，所述机油泵壳的一侧设有链轮，所述链轮与驱动轴固定连接，所述机油泵壳的另一侧设有机油泵盖，所述机油泵盖上设有进油口和出油口，所述出油口与蓄压腔相连接，所述蓄压腔与离心开关阀相连，所述离心开关阀与限压阀相连接。本发明可以使发动机所需机油泵排量显著减小，降低机油泵驱动功率，减少发动机驱动功率损失。
