【专利】一种适用于泵头体内腔的探伤装置及探伤方法(专利号:202010020207.0)

专利号：202010020207.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：荆州市世纪派创石油机械检测有限公司
专利分类号：中石化四机石油机械有限公司

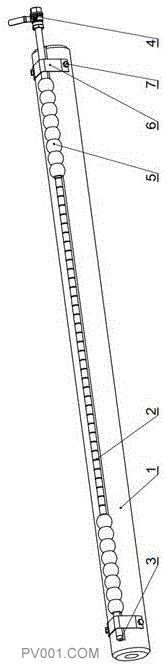

专利摘要：公开（公告）日:2020-06-16摘要:一种适用于泵头体内腔的探伤装置，铜棒两端面开有螺纹孔，沿铜棒轴线方向在弧面上开有凹槽，铜管镶嵌在铜棒凹槽内，铜管两端通过管卡和螺钉固定在铜棒上，铜管末端与铜管堵头螺纹连接，另一端与磁悬液控制阀螺纹连接，铜管外表面上规律分布180°扇形密集通孔，密集通孔朝向铜棒凹槽外侧，本装置可以放入泵头体内腔进行探伤。本发明解决了原有探伤过程中内腔润湿不均匀、检测过程费时费力、效率低下、磁悬液浪费、环境污染、通孔边缘部位润湿不充分等问题。
